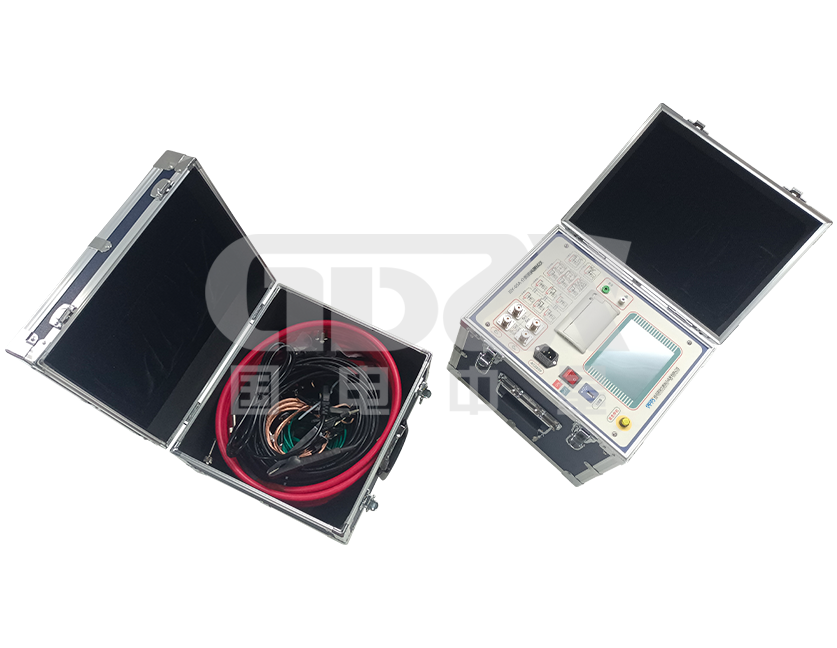

JSY-05系列介質損耗測試儀
是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器
參考標準：
●超大液晶中文顯示
●海量存儲數據
●多種測試模式
說明書
操作視頻JSY-05系列介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5.0Hz、50.0Hz、55.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、65.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器可以另外搭配絕緣油杯加溫控裝置來測試絕緣油介質損耗。
1. 超大液晶中文顯示：儀器配備了7吋大屏幕觸控式彩色顯示屏，超大全觸摸操作界面，操作簡單，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介質損耗測量設備。
2. 海量存儲數據：儀器內部配備有日歷芯片和大容量存儲器，保存數據100組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3. 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
4. 多種測試模式：儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。
5. 不拆高壓引線測量CVT：儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
6. CVT反接屏蔽法測量C0：儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
7. 高速采樣信號：儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
8. 多重保護安全可靠：儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
9. CVT測試一步到位：該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
10. LCR全自動測量：全自動電感、電容、電阻測量，角度顯示。
11. 四通道同時測試：正接法測試接線時，四個被試品電容總值不大于單個被試品能測試的最大電容值，可以同時測試四個被試品的介質損耗值。
12. 支持藍牙數據查詢：儀器搭載了藍牙模塊，支持藍牙數據傳輸，協議符合國家電網《電氣設備數字化測試儀器數據與通信技術規范》。
使用條件 | 溫度：-10℃∽40℃ | 濕度：RH＜80% | ||
抗干擾原理 | 變頻法 | |||
電源 | AC 220V±10% | 允許發電機（零線接地） | ||
高壓輸出 | 0.5KV∽10KV | 每隔0.1kV | ||
精度 | 2% | |||
最大電流 | 200mA | |||
容量 | 2000VA | |||
自激電源 | AC 0V∽50V/15A | 單頻 45Hz、50Hz、55Hz、60Hz、65Hz 自動雙變頻 45HZ/55HZ、47.5HZ/52.5HZ 55HZ/65HZ、57.5HZ/62.5HZ | ||
分辨率 | tgδ:0.001% | Cx:0.001pF | ||
精度 | △tgδ:±(讀數*1.0%+0.040%) | |||
△C x :±(讀數*1.0%+1.00PF) | ||||
測量范圍 | tgδ | 無限制 | ||
C x | 15pF ＜ Cx ＜ 300nF | |||
10KV | Cx =(Cx1+Cx2+Cx3+Cx4)＜ 60nF | |||
5KV | Cx =(Cx1+Cx2+Cx3+Cx4)＜ 150nF | |||
1KV | Cx =(Cx1+Cx2+Cx3+Cx4)＜ 300nF | |||
CVT測試 | Cx2 ＜ 300 nF | |||
LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||
LCR測量精度 | 1% | 角度分辨率 | 0.01 | |
CVT變比范圍 | 10∽10000 | |||
CVT變比精度 | 3% | |||
CVT變比分辨率 | 0.01 | |||
主機尺寸 | 350（L）×270（W）×320（H） | |||

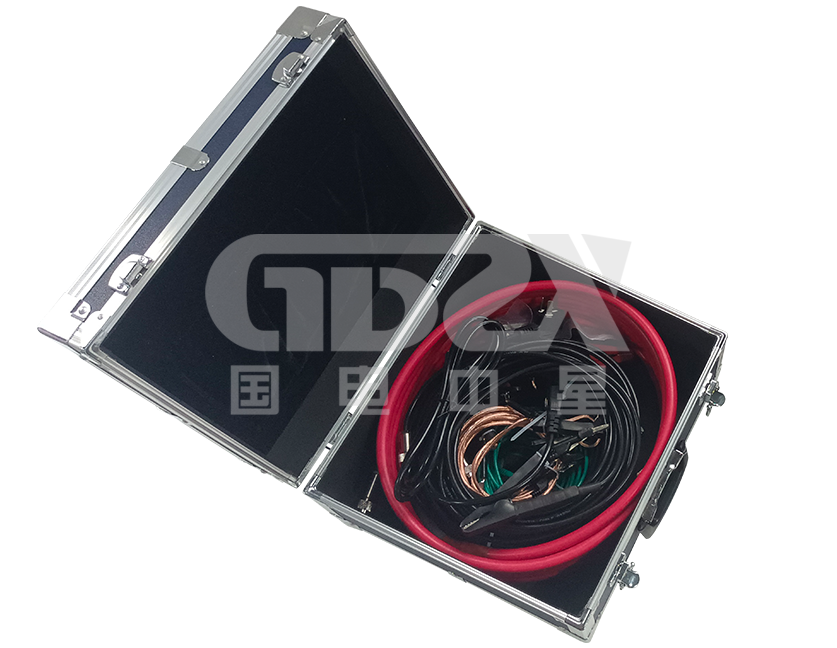

附件箱尺寸 | 350（L）×270（W）×160（H） | |||
藍牙傳輸 | 支持藍牙數據傳輸 | |||
存儲器大小 | 100組 支持U盤數據存儲 | |||
主機重量 | 23.45Kg | |||
附件箱重量 | 7.45Kg | |||
選型一覽表：
型號 | 規格 |
JSY-05A | |
JSY-05B |
