直流電阻測試技術深度剖析與應用選型探討——以ZXR-20A型為例

直流電阻測試是變壓器交接試驗、預防性試驗和故障診斷中的重要環節，其測量結果直接反映繞組導體連接、分接開關接觸狀態以及繞組匝間絕緣等關鍵信息。ZXR-20A直流電阻測試儀作為一款采用新型電源技術的儀器，在測試效率、安全性與智能化方面展現出顯著特點。本文旨在從技術原理、性能特點與應用場景等角度對該類設備進行剖析，為技術人員選型與操作提供參考。

一、 核心技術原理與測量挑戰

直流電阻測試的基本原理是在變壓器繞組上施加恒定直流電流，通過測量其兩端電壓，依據歐姆定律計算電阻值。其技術難點主要在于：

1.大電感影響：變壓器繞組電感量大，充電過程緩慢，電流達到穩定所需時間長。

2.剩磁與反電勢：測試過程中斷電流時，繞組會產生高反電勢，可能對儀器造成沖擊。

3.熱電勢干擾：測試回路中的接觸點可能因材料不同產生熱電勢，影響微小電阻測量的準確性。

4.快速與準確兼顧：如何在保證測量準確度的前提下，縮短測試時間，是現場工作的核心需求。

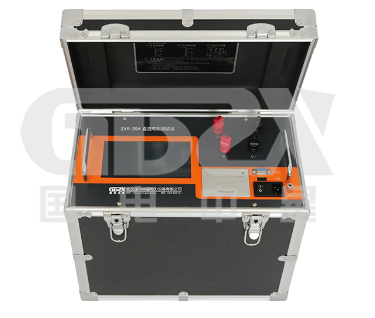

二、 ZXR-20A型測試儀的技術特點解析

1.寬范圍多檔位電流輸出與適應性：
儀器提供從<20mA至20A共六個電流檔位，覆蓋從100μΩ到20Ω的寬泛測量范圍。這種設計使得它既能滿足大中型變壓器低壓側大電流快速測試的需求（如20A檔），也能適用于高壓側小電流的穩定測量（如<20mA檔），實現一機多用，提高了設備的通用性和現場效率。

2.快速穩定與抗干擾能力：

●   新型電源技術與高速單片機控制：結合新型電源技術和高速微處理器，可實現電流的快速建立與穩定控制，有效縮短了繞組充電時間，加快了測試速度。

●   完善的反電勢保護：專門設計的保護電路能可靠吸收測試結束后繞組釋放的反電勢能量，保護儀器內部元件，提升了長期運行的可靠性。

3.智能化與人性化設計：

●   智能功率管理：系統根據測試狀態動態調整工作功率，不僅節能降耗，也降低了設備溫升，有利于穩定性和壽命。

●   多重安全警示：具備放電報警和耐高壓電壓報警功能，通過清晰的聲光指示，有效防止因殘余電荷或誤接線導致的意外，保障人員與設備安全。

●   便捷的數據管理：可存儲1000組數據，配備USB接口和U盤存儲功能，支持?jǐn)?shù)據導出。特別是支持通過專用APP與移動設備（安卓手機/平板）進行無線控制與數據管理，為遠程監控、數據歸檔和報告生成提供了便利。

4.現場操作體驗：

●   采用七寸高亮觸摸彩屏，強光下可視性好，全觸屏操作簡化了流程。

●   自帶微型打印機，可現場優化打印結果。

●   標配13米長測試線，適應大多數變壓器現場的接線距離要求。

三、 現場應用要點與對比考量

1.檔位選擇策略：
正確選擇測試電流是關鍵。原則上，應選擇能提供足夠信噪比（使被測電阻上的壓降顯著）、且不超過繞組額定電流一定比例（通常為5%-10%）的最大可能電流檔位。ZXR-20A的寬電流范圍為此提供了靈活選擇空間。

2.安全操作規范：

●   務必在測試前確認儀器已可靠接地，接線牢固。

●   測試過程中及放電報警未結束前，嚴禁觸摸測試端子或變壓器接線端。

●   對于大型變壓器，應充分重視其放電過程，等待儀器指示完成后再進行拆線。

3.與傳統儀器或同類產品的對比視角：

●   相比傳統恒流源儀器：其在充電速度、抗反電勢沖擊的防護能力以及自動化程度（如自動放電）上通常更具優勢。

●   在同類型測試儀中：其突出特點可能體現在多檔位電流的精細化設計、移動端APP控制集成以及智能功率管理等方面。技術人員在選型時，應結合本單位常見變壓器容量、測試頻次、數據管理方式以及對現場效率的具體要求進行綜合評估。

四、 總結與展望

ZXR-20A直流電阻測試儀代表了當前直流電阻測試設備向更高效、更安全、更智能方向發展的趨勢。它通過硬件電路的優化設計與軟件功能的豐富集成，有效應對了現場測試中的主要挑戰。

對于技術人員而言，深入理解直流電阻測試的原理與影響因素，是正確操作設備、合理解讀數據的基礎。在選擇和使用此類設備時，不應僅關注最大輸出電流和測量范圍，更應考量其在復雜電磁環境下的穩定性、保護功能的完備性、數據處理的便捷性以及整體維護成本。隨著智能變電站和狀態檢修體系的推進，能夠無縫集成數據、支持遠程交互的測試設備，將在提升運維精益化水平中扮演越來越重要的角色。
