直流電阻測試技術應用與設備選型分析 —— 以ZXR-10A直流電阻測試儀為例

在變壓器、電機等電力設備的交接試驗、預防性試驗及故障診斷中，直流電阻測量是評估繞組連接質量、檢測接觸不良、匝間短路等隱患的重要測試項目。直流電阻測試儀的選型與應用，直接關系到測試效率、數據準確性及現場適應性。本文以ZXR-10A直流電阻測試儀為例，結合其技術參數與功能特點，對直流電阻測試技術進行解析，并為現場技術人員提供選型與應用參考。

一、ZXR-10A直流電阻測試儀的核心技術特點

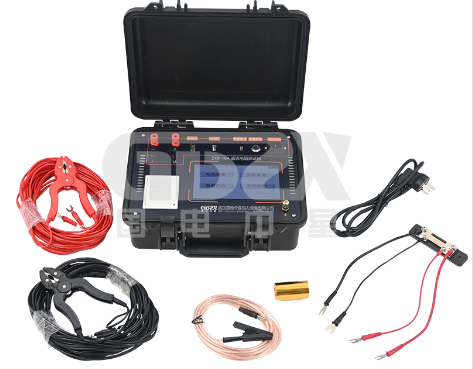

ZXR-10A是一款采用鋰電池供電、觸摸屏操作、具備寬量程與多檔位輸出的直流電阻測試儀，其主要技術特點如下：

1.寬范圍電流輸出與智能調節
儀器最大輸出電流10A，輸出電壓可達24V，具備從1mA至10A的多檔電流選擇，并支持自動檔位（AUTO）模式。其智能動態功率管理功能可根據負載自動調節輸出電壓，在保證測量速度的同時，延長電池使用壽命。

2.高精度與高分辨率測量
基本精度為±0.2%±0.5μΩ，最高分辨度達0.1μΩ，測量范圍覆蓋0.2mΩ～50kΩ，能夠滿足從低壓繞組到高壓繞組、從小電阻到大電阻的全范圍測試需求。

3.交直流兩用與長時續航
內置大容量鋰電池，可持續工作約3小時，支持交直流兩用模式，電池失效后仍可通過交流電源供電，保障測試連續性。

4.溫度換算與數據管理
具備實時溫度顯示功能，可自動換算至額定溫度（銅/鋁繞組）下的電阻值，便于縱向?qū)Ρ?。儀器可存儲250組數據，支持U盤導出，并可通過計算機聯機操作，提升數據管理與后期分析效率。

5.人性化操作與安全設計
采用觸摸屏界面，操作直觀；具備自動放電與放電指示功能，30分鐘無操作自動關機，兼顧安全性與節能。

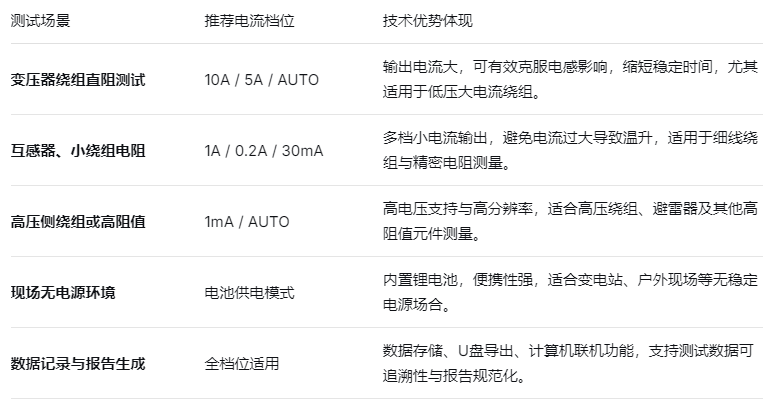

二、ZXR-10A在不同測試場景中的適用性分析

三、選型建議與使用注意事項

1.根據測試對象選擇電流檔位

○   阻值＜50mΩ時，建議使用10A檔或AUTO檔，以提高信噪比與測量速度。

○   阻值＞20kΩ時，建議選用1mA檔或AUTO檔，兼顧測量穩定性與設備安全。

○   對感性負載（如變壓器繞組），建議選用電流輸出較大檔位，以縮短電感放電時間。

2.關注溫度換算與測試一致性
測試時應記錄環境溫度，利用儀器自帶溫度換算功能，將結果統一折算至標準溫度（如75℃），便于歷史數據比對與狀態評估。

3.注重設備維護與電池管理
長期不用時應定期對鋰電池充放電，避免電池性能下降。在交流供電場合，可優先使用外接電源，以節約電池循環次數。

四、總結

ZXR-10A直流電阻測試儀以其寬量程、多檔位、高精度、交直流兩用的特點，較好地覆蓋了從配電變壓器到大型電力設備的直流電阻測試需求。其智能功率管理、溫度自動換算、數據導出等功能，進一步提升了測試效率與數據可用性，適合用于檢修現場、試驗室及巡檢等各類場合。

建議技術人員結合實際測試對象的電阻范圍、電感特性及現場供電條件，合理選擇電流檔位與工作模式，并充分發揮其數據管理功能，推動直流電阻測試向規范化、信息化方向發展。
