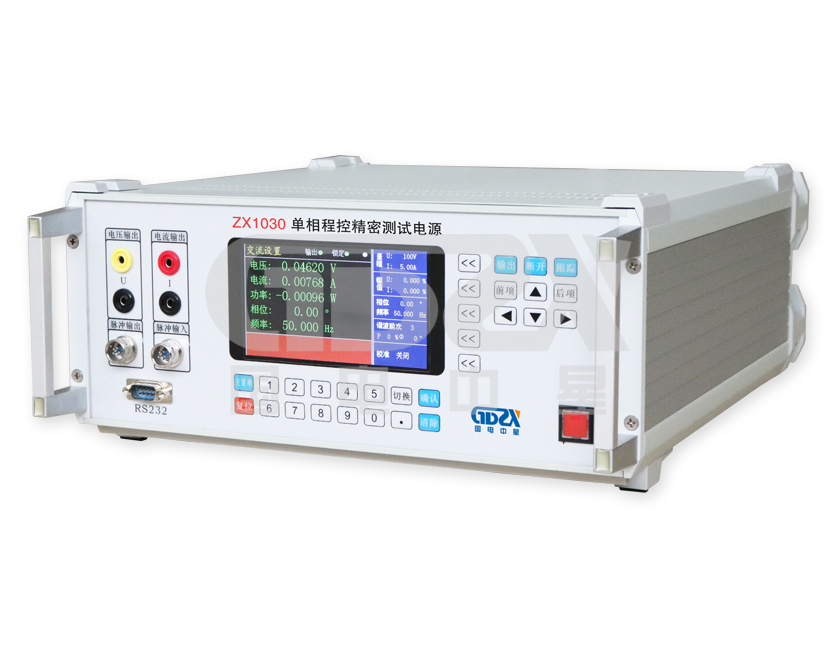

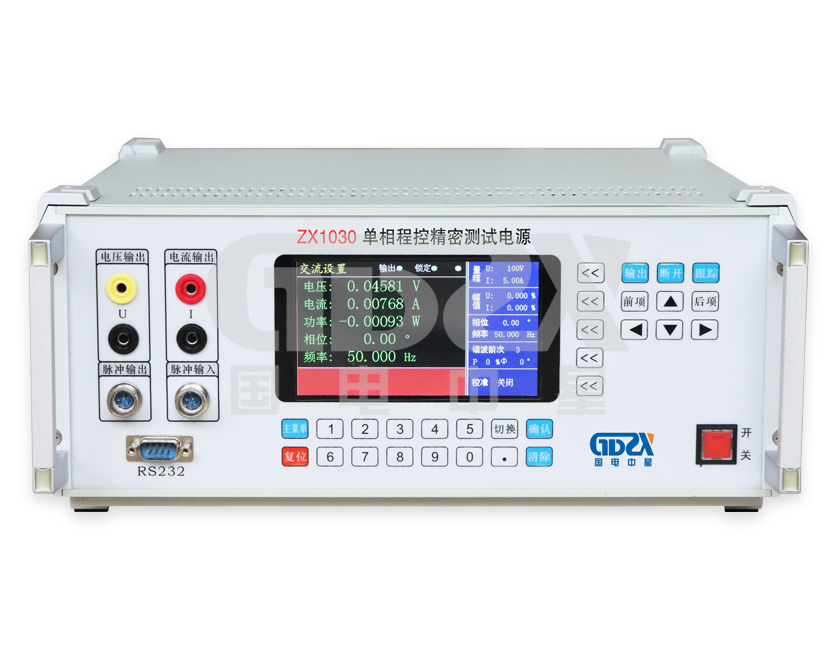

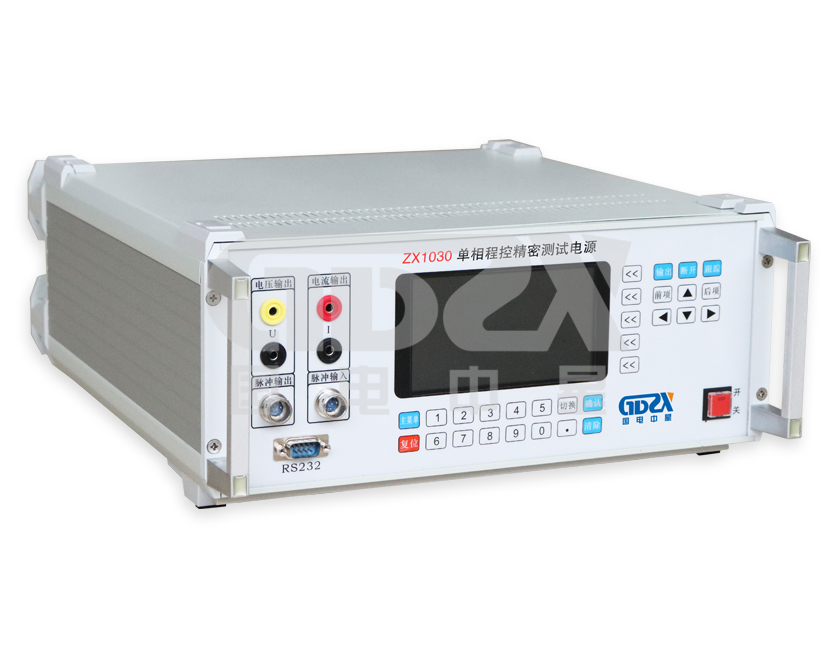

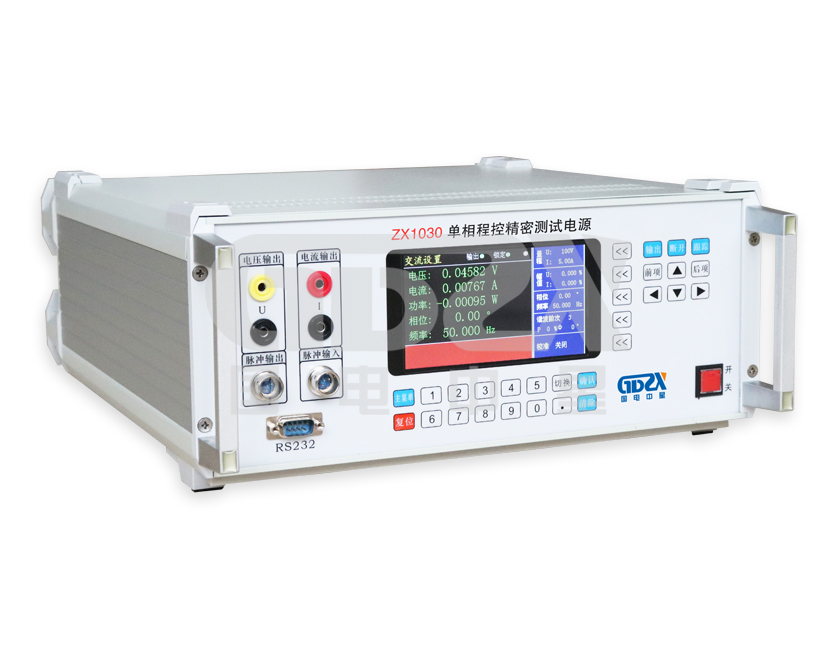

ZX1030單相程控測試電源是參照國家及電力部相關檢定規程，經多年實踐應用，精心研制而成。本產品采用大規?？删幊踢壿嬮T列陣（FPGA），高速高精度D/A轉換器，通過直接數字合成（DDS）技術生成單相二路可調頻，調幅，調相信號源，再經大功率運放將兩路信號進行功率放大。本產品內置高精度電壓、電流、功率、電能標準，采用模擬閉環反饋和數字PID調節，使輸出電壓、電流、頻率、相位，自動長期穩定地跟蹤設置參數。
本產品集工頻指示儀表，電能表標準于一體?？梢詫Χ喾N電工儀表進行校驗，并可與PC機聯機，實現校驗過程的全自動化及校驗數據的綜合管理。

產品別稱
單相測試電源，單相交流標準源，單相程控測試電源、交流測試電源、單相電能表檢定裝置

1、輸出工頻電壓：
 1）輸出范圍：0V ~ 720V
 2）額定電壓量程：25V、50V、100V、200V、400V、600V
 3）調節范圍：0～120%
 4）調節細度：5×10^-5
 5）準 確 度：各額定量程  誤差≤±0.06%（讀數）±0.04％（滿度）0.1級
                         誤差≤±0.03%（讀數）±0.02％（滿度）0.05級
 6）輸出功率：各額定量程  滿度100%  輸出時 ，輸出功率不小于20VA
2、輸出工頻電流：
 1）輸出范圍：0A ~ 24A
 2）額定電流量程：0.1A、0.5A、1A、5A、10A、20A
 3）準確度：各額定量程  誤差≤±0.06%（讀數）±0.04％（滿度）0.1級
                       誤差≤±0.03%（讀數）±0.02％（滿度）0.05級
 4）輸出功率：1～20A量程  滿度100%  輸出時 ，輸出功率不小于20VA
3、輸出頻率：
 1）頻率范圍：45Hz ~ 65Hz
 2）頻率分辨率：0.001Hz   準確度： 0.01Hz
4、輸出相位：
 1）相位范圍：0.00 °~359.99 °
 2）相位輸出準確度：0.1°
5、輸出諧波：
 1）諧波2～32次    幅度0～20%，
 2）各次諧波相位細度0.010·N（N為諧波次數）
6. 輸出波形失真度：交流電壓、電流輸出波形失真度≤0.3%
7. 輸出工頻功率
 1）輸出功率范圍：額定電壓量程與額定電流量程任意組合
 2）各額定量程：誤差≤±0.06%（讀數）±0.04％（滿度）0.1級
               誤差≤±0.03%（讀數）±0.02％（滿度）0.05級
               無功功率準確度下降一個等級
8、電能表測量：綜合誤差  0.1/  0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)
9、其它：

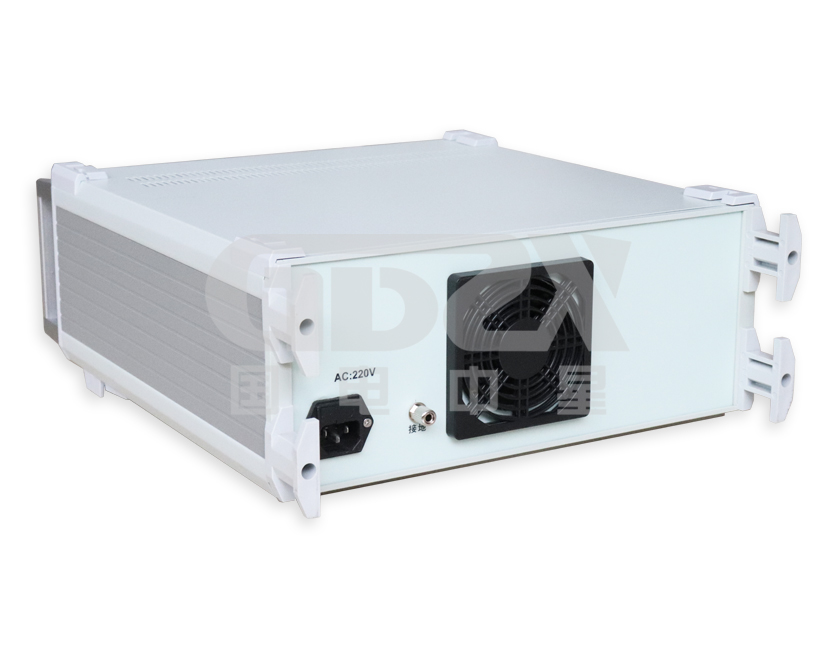

 1）工作電源：單相 220V±10%，50Hz±5%。
 2）使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH
 3）體積重量：460×480×200mm，約18kg
