精度與效能的平衡術：ZX1030A單相交流標準源技術深析與應用對比

在電能計量檢定、指示儀表校驗及電力測控領域，高精度、高穩定性的交流標準源是確保測量結果準確可靠的基石。面對市場上功能各異的標準源設備，技術人員如何選擇一款兼具精度、穩定性與便捷性的工具？本文將以國電中星ZX1030A單相交流標準源為例，從其技術指標、性能特點出發，與常規模擬源及同級數字源進行橫向?qū)Ρ?，為您的設備選型提供技術參考。

一、核心定位與功能覆蓋

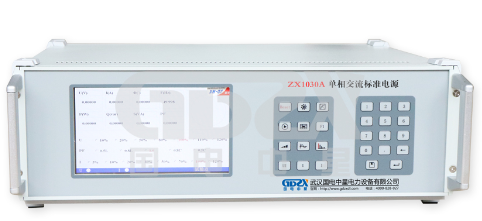

ZX1030A定位于0.1級單相交流標準源，采用“表源一體”式設計。其核心功能是為校驗1.0級及以下的各類單相電能表、交流電壓/電流表、相位表及頻率表提供高精度的標準信號輸出。

關鍵功能別稱透視其廣泛適用性：
從其豐富的產品別稱不難看出，它集成了單相多功能電能表檢定裝置、交流標準源、三用表校驗裝置等多種設備的職能，實現了“一機多用”，有效降低了實驗室和現場校驗的設備復雜度與成本。

二、核心技術特點解析

與傳統的模擬信號源或早期數字源相比，ZX1030A的先進性體現在以下幾個方面：

1.高精度信號生成與測量

◇   源表一體：內置0.1級寬量程數字標準表，可在輸出標準信號的同時，精確測量被檢表的響應，形成閉環校驗，數據可信度高。

◇   DDS技術 + CPLD：采用直接數字頻率合成技術與大規?？删幊踢壿嬈骷?，確保了輸出信號的高穩定性、低失真度和精細的調節能力（調節細度優于0.01%）。

2.高效的功率輸出架構

◇   PWM數字功放：相較于傳統線性功放，PWM技術將效率提升至90%以上，同時載波頻率高達300kHz，這使得設備在輸出大電流時發熱量小、能耗低、體積得以控制，是實現便攜式設計的關鍵。

3.完善的系統集成與擴展性

◇   7英寸彩色液晶屏：嵌入RAM系統，人機交互直觀，顯示信息豐富，便于現場直接操作與監控。

◇   多重保護機制：具備電壓短路、電流開路/過載報警功能，有效保護設備與被檢表的安全。

◇   豐富的選配功能：如高穩定度恒溫晶振（用于電能表時鐘測試）、RS485通訊接口（用于多功能電表通訊協議測試），使其功能可按需擴展，適應更復雜的校驗場景。

三、關鍵性能指標橫向?qū)Ρ?/p>

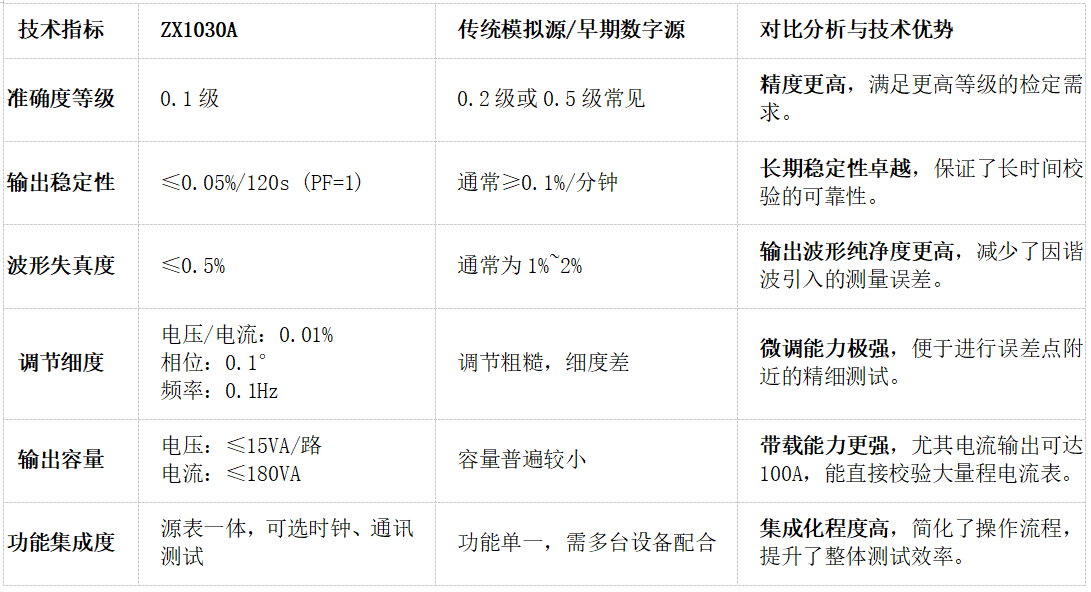

為更清晰地展示ZX1030A的定位，我們將其核心指標與“理想化的傳統源”及“同級競品”進行定性對比：

四、典型應用場景與選型建議

ZX1030A非常適合以下場景：

○   電能計量機構：用于單相電能表的出廠檢定、周期輪校。

○   電力運維班組：作為現場校驗儀，對關口表計、配電表計進行現場精度核查。

○   工礦企業：用于內部電能計量?jī)x表、交流采樣裝置及變送器的校準。

○   儀表制造廠家：作為研發和生產線的標準測試電源。

選型建議：
對于追求高精度、高穩定性、高集成度且預算合理的用戶，ZX1030A是一個極具性價比的選擇。其便攜式設計（20kg）也使其在實驗室與現場之間靈活切換。若校驗任務涉及大量RS485通訊或電能表時鐘精度測試，建議選配相應功能模塊。

五、總結

ZX1030A單相交流標準源憑借其基于DDS和PWM數字功放的硬件架構，實現了精度、效率與穩定性的良好平衡。它不僅滿足了基礎的電參量輸出與測量需求，更通過模塊化選配適應了日益復雜的現場校驗環境。在與同類產品的對比中，其在輸出純凈度、調節細度、帶載能力及功能集成度方面展現出明顯優勢，是技術人員在執行單相交流儀表檢定時，一款可靠且高效的理想工具。
     本文基于公開技術參數進行解讀與分析，具體應用請以官方操作手冊為準。
