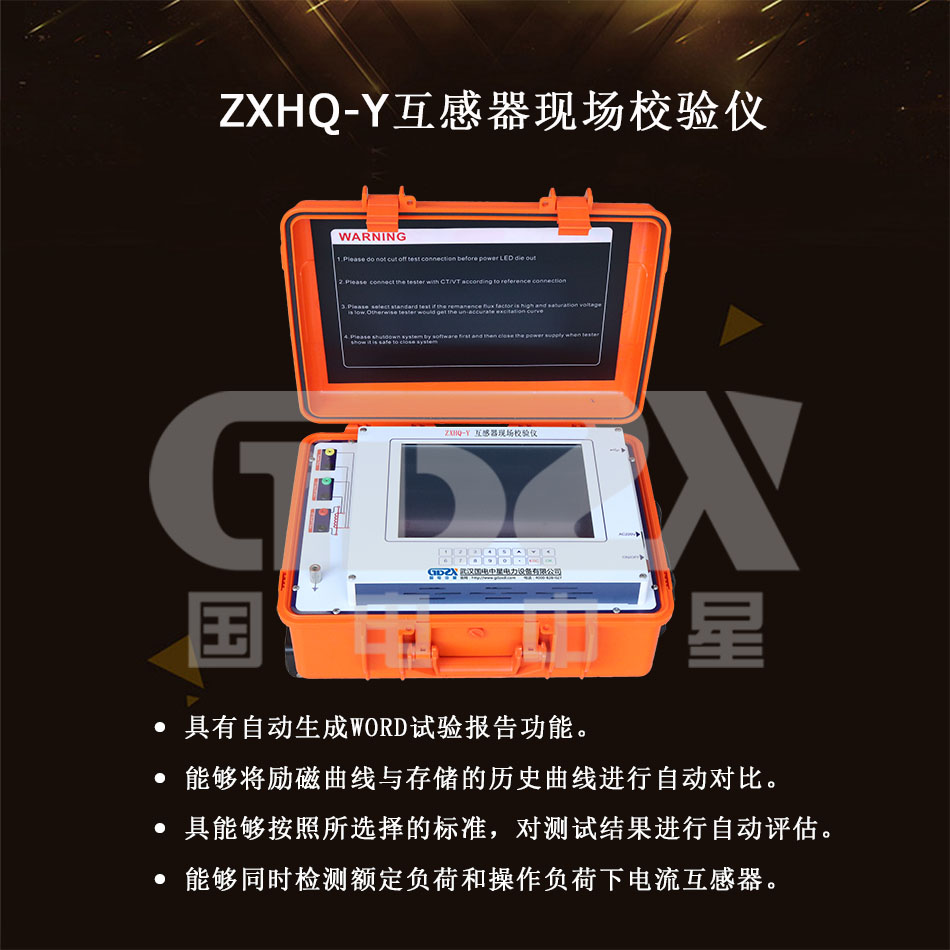

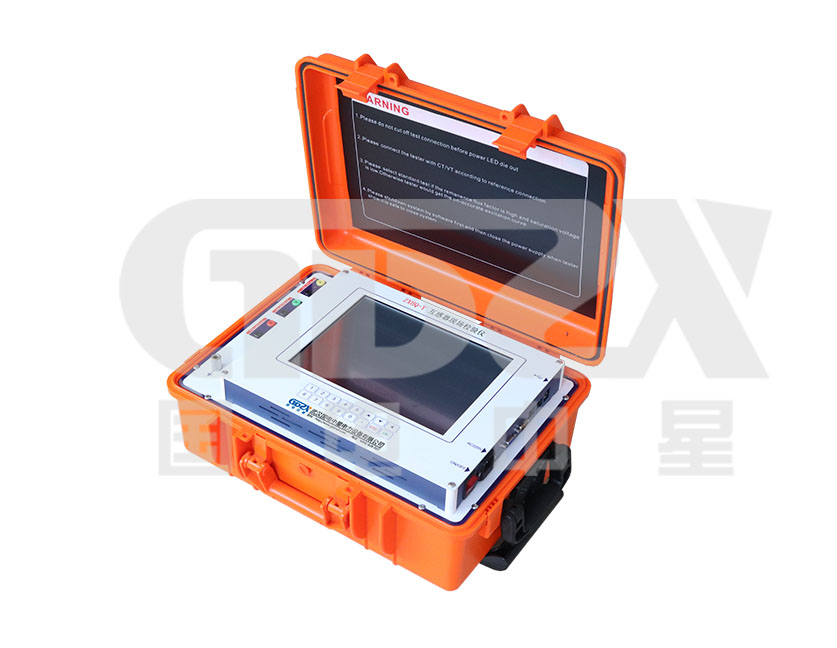

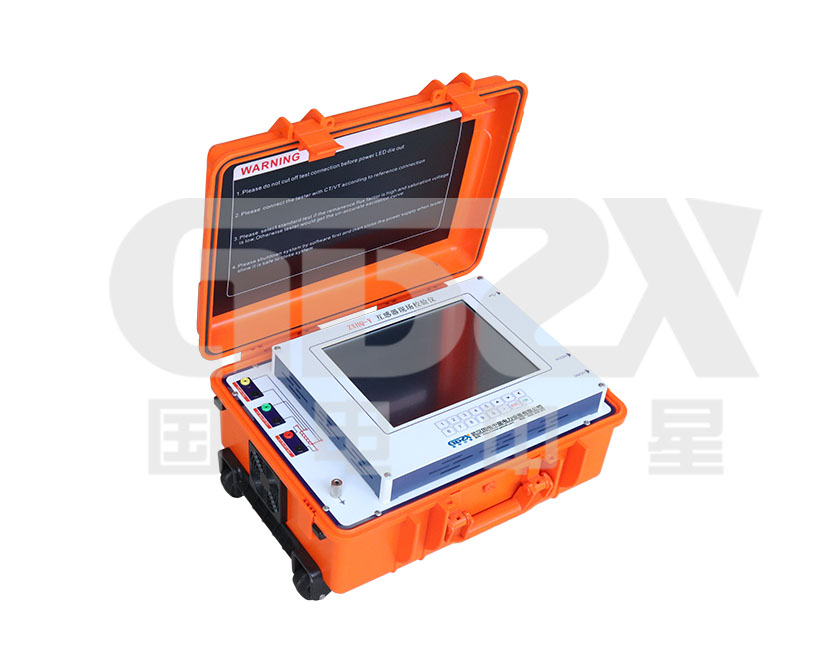

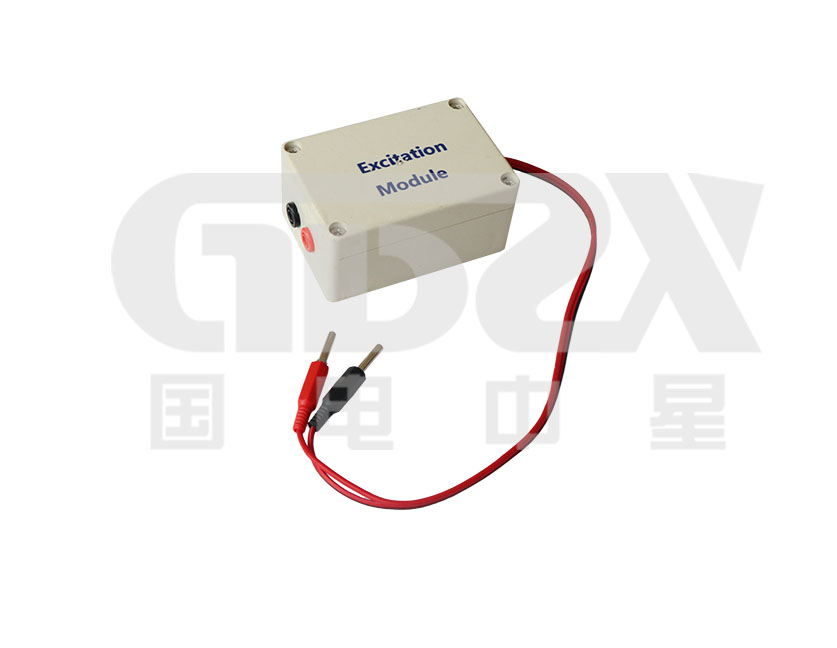

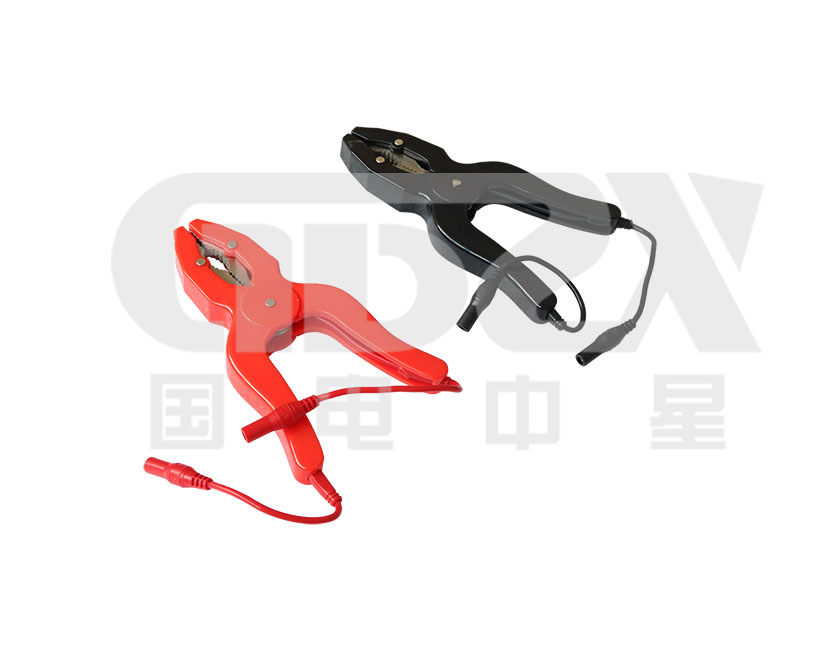

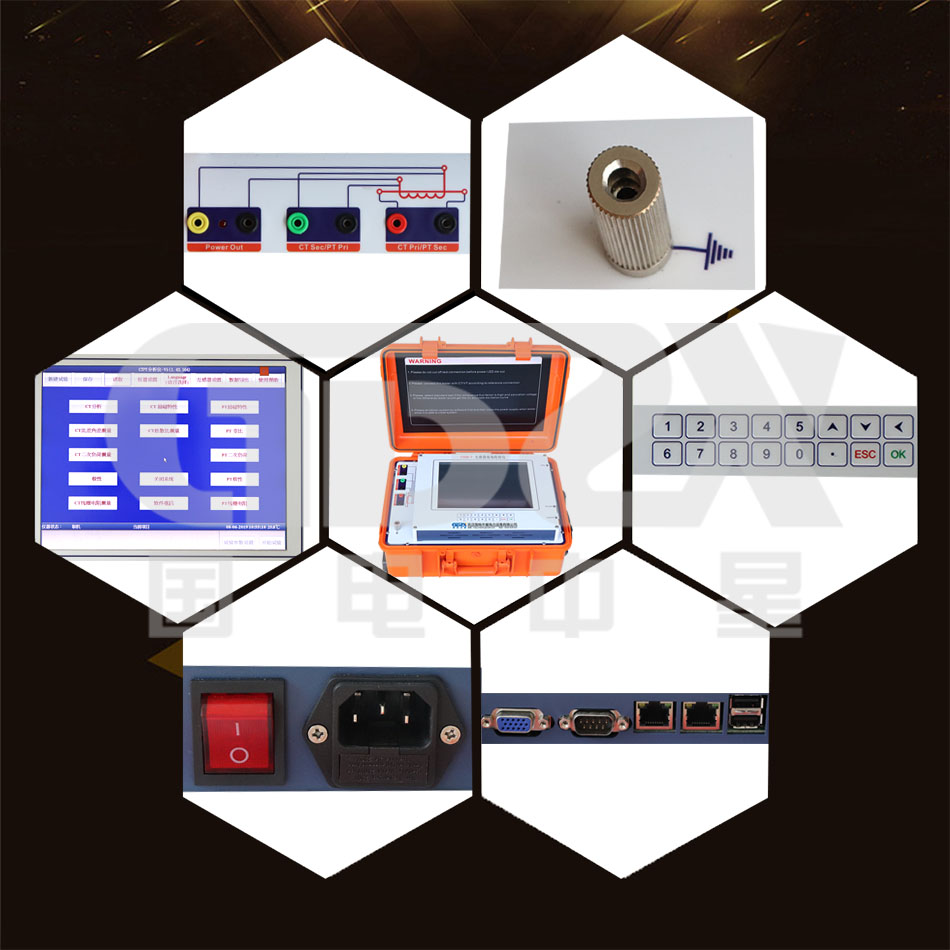

ZXHQ-Y互感器現場校驗儀
測量電流電壓互感器的勵磁特性，勵磁參數，極性等多種試驗參數
參考標準：IEC60044-1/GB1208
● 結構緊湊，體積小、攜帶方便。
● 不需維護，接線、操作簡單。
說明書
操作視頻 ZXHQ-Y按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的高處拐點電壓可以達到45kV。
產品別稱
CT/PT分析儀，互感器動特性測試儀，電壓電流互感器動特性測試儀，互感器綜合測試儀，互感器伏安特性綜合測試儀，CT\PT綜合特性測試儀，CT伏安特性測試儀，PT伏安特性測試儀，互感器特性綜合測試儀，互感器暫態特性測試儀，伏安、變比、極性綜合測試儀
CTPT分析儀用于電流互感器的以下試驗：
1、勵磁特性試驗
2、匝數比檢測
3、比差與角差校驗
4、極性校驗
5、二次繞組電阻測量
6、二次負荷測量
7、5%和10%誤差曲線測量
8、CT暫態特性測試與分析
9、CT銘牌自動推斷
10、拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感，拐點電動勢，極限電動勢和面積系數等CT 參數的測量
11、電流互感器鐵芯磁滯回線測量
CTPT分析儀還可用于電壓互感器的以下試驗：
1、PT匝數比檢測
2、PT極性校驗
3、PT二次繞組電阻測量
4、PT二次負荷測量
裝置的應用場合主要有：
1、CT銘牌的參數校驗
2、CT接入當前負荷時參數校驗
3、分析CT的暫態特性對繼電保護裝置的影響。
4、PT的銘牌參數校驗
5、PT二次負荷校驗
1 測試標準依據：
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,
GB16847, GBT4703, C57.13
2 輸入電源電壓： AC220V±10%，50Hz/60Hz±10%
3 輸出電壓： 0.1~180V(AC)
4 輸出電流： 0.001~5A(RMS)
5 輸出功率：500VA
6 最高等效拐點電壓：45KV
7 電流測量： 范圍：0~10A (自動量程0.1/0.4/2/10A)
誤差<±0.1%+0.01%FS
8 電壓測量： 范圍：0~200 V (自動量程1/10/70/200V)
誤差< ±0.1%+0.01%FS
9 匝數比測量： 范圍：1~35000，
1~5000 誤差<0.05%
5000~35000 誤差<0.1%
10 比差測量
典型誤差<0.02% 保證誤差<0.1%
角差測量： 精度：±2min，分辨率：0.01min
11 二次繞組電阻測量范圍： 范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)
誤差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
12 溫度測量：-50~100度， 誤差<3度
13 CT二次負荷測量： 0～160ohm(2/20/80ohm/160ohm)
誤差0.2%RDG+0.02%FS最大分辨率0.001ohm
14 PT二次負荷測量： 0～80kohm(800ohm/8kohm/80kohm)
誤差0.2%RDG+0.02%FS最大分辨率0.1ohm
15 PT匝數比測量： 范圍：1~30000，
1~10000 誤差<0.1%
10000~30000 誤差<0.2%
16 電磁式PT比差測量典型誤差<0.05%，保證誤差<0.1%
電磁式PT角差測量誤差<3分
17 能夠按照所選擇的標準，對測試結果進行自動評估，判斷互感器是否合格
18 能夠同時檢測額定負荷和操作負荷下電流互感器，電壓互感器的比差與角差
19 具有自動生成WORD試驗報告功能
20 具備批量制作WORD試驗報告功能，一次可以將選擇的所有試驗文件制作成格式規范的WORD報告
21 能夠?qū)?lì)磁曲線與存儲的歷史曲線進行自動對比
22 數據存儲組數：大于1000組
23 工作條件： 溫度：-10℃～50℃， 濕度：≤90%
24 尺寸： 485mm×356mm×183mm
25 重量：15Kg
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
