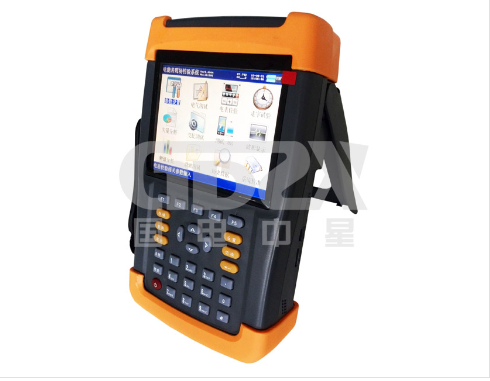

ZXDN-3B手持式三相電能表現場校驗儀的技術解析與應用優勢

在智能電網快速發展的背景下，電能計量設備的精準性與現場檢測效率成為電力行業關注的核心。ZXDN-3B手持式三相電能表現場校驗儀憑借其高精度、多功能和便攜化設計，為電力運維人員提供了一站式解決方案。本文將深入解析其技術特性與創新應用價值。

一、產品核心定位

ZXDN-3B是集電參量測量、電能表校驗、電能質量分析于一體的智能檢測終端，突破傳統設備局限，支持在線實負荷檢測，無需斷開計量回路即可完成0.05級精度測量，重新定義了現場校驗的效率標準。

二、技術突破與功能創新

1. 全場景覆蓋的測量能力

寬動態范圍輸入：支持0-400V電壓、0-2000A電流（鉗形擴展），覆蓋從低壓配電到工業用電的全場景需求。

多參數同步分析：可同步獲取電壓/電流諧波（誤差≤0.2%）、三相不平衡度（誤差≤0.2%）、功率因數等32項參數，滿足IEC電能質量標準。

2. 智能診斷與可視化

48種接線自動識別：通過矢量圖動態解析三相三線制異常接線，追補電量計算功能直接指導故障處理。

波形雙重顯示：獨特的三相波形疊加與單相細節放大模式，助力諧波源定位。

3. 適應性創新設計

零負荷校驗技術：可選配虛擬負載箱，解決新能源場站輕載工況下的計量難題。

多模態數據接口：支持光電/脈沖/485通信校驗，兼容智能電表需量周期校驗，預留USB/U盤擴展實現無PC現場報告生成。

三、工程化設計亮點

1. 人機交互革新

采用7英寸工業級彩色觸控屏，配合符合人體工學的硅膠按鍵，在-10℃~40℃環境均可精準觸控操作。

三維支架設計實現桌面/手持雙模式切換，搭配可拆卸式緊固帶，適應變電站狹窄空間作業。

2. 可靠性強化

通過1.5kV工頻耐壓測試，IP54防護等級確保潮濕、粉塵環境穩定運行。

嵌入式存儲系統可保存1000組帶時標數據，配合條碼掃描實現資產全生命周期追蹤。

四、典型應用場景

1.供電服務：臺區線損治理中的電能表批量篩查，48小時可完成傳統團隊周工作量。

2.工業用戶：沖擊性負載（如電弧爐）的電能質量監測與計量糾紛仲裁。

3.新能源場站：光伏逆變器/風電變流器并網時的諧波貢獻度分析。

4.實驗室溯源：作為移動標準器開展現場量值傳遞，降低送檢成本。

五、技術指標對比優勢

作為第四代現場校驗設備的代表，ZXDN-3B不僅實現了計量檢測從"實驗室驗證"向"工況化診斷"的跨越，更通過模塊化設計（如可擴展的500A/2000A鉗表）為未來升級預留空間。其將人工智能算法與硬件創新深度融合，正在推動電力檢測從被動運維向主動預防的戰略轉型，為構建新型電力系統提供底層技術支撐。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
