ZXBLQ-I 氧化鋅避雷器測試儀

用于檢測避雷器電氣性能的專用儀器

參考標準：DL/T987-2005

● 采用大屏液晶顯示，全漢字菜單操作。

● 具有阻性電流基波峰值輸出，邊相校正等功能。

● 內部配有隔離互感器將儀器與現場PT徹底隔離，雙重保險確保PT安全。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXBLQ-I氧化鋅避雷器測試儀是用于檢測避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

ZXBLQ-I氧化鋅避雷器測試儀器操作簡單、使用方便，測量全過程由微機控制，可測量避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

產品別稱

氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀

性能特點

1、5.7寸320×240液晶顯示器,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。

2、適用于避雷器帶電、停電或試驗室等場所使用。

3、電流、電壓傳感器完全隔離，安全可靠。分三次測試A、B、C三相避雷器可保存為一組試驗數據。

4、儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。

5、內部配置存儲器，可掉電存儲200組試驗數據。

6、選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。

7、高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度高。

8、采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

技術指標

1. 工作電源：AC220V/50Hz

2. 測量范圍：

泄漏電流:0-10mA；

電壓:30-100V。

3. 測量準確度：

電流：全電流>100μA，±5%讀數±1個字；

電壓：基準電壓信號>30V時，±2%讀數±1個字；

4. 測量參數：

泄漏電流全電流波形、基波有效值、峰值。

泄漏電流阻性分量基波有效值及3、5、7次有效值。

泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。

容性電流基波，全電壓、全電流相角差。

電壓有效值。

避雷器功耗。

5. 電壓基準信號取樣方式：20米（可擴展）

6. 儀器尺寸：360*260*140mm

7. 儀器重量：5kg

選型指南：

型號名稱	功能參數
ZXBLQ-I	單相交流	單相測試 5.7寸320×240液晶顯示器,高速熱敏打印機；工作電源：AC220V/50Hz 泄漏電流:0-10mA；電壓:30-100V。電壓基準信號取樣方式：20米（可擴展）
ZXBLQ-II	單相交直流	單相測試 5.7寸320×240液晶顯示器,高速熱敏打印機；工作電源：內置高能鋰離子電池，內部電池供電泄漏電流:0-10mA 電壓:30-100V 電壓基準信號取樣方式：20米（可擴展）
ZXBLQ-3A	三相帶電測試/有線測試（無PT盒/無感應板）	嵌入式人機界面，支持有電壓方式取樣PT二次電壓基準信號；也支持無電壓方式，通過軟件計算找到電壓基準。泄漏電流：0-10mA（可擴展）；電壓：30-100V（可擴展）；電壓基準信號取樣方式：有線同步：20米（可擴展）
ZXBLQ-3B	三相帶電測試/有線無線測試/單片機/帶PT	嵌入式人機界面，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據，上位機軟件。泄漏電流:0-10mA（可擴展）；電壓:30-100V（可擴展）。泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法。可用于750KV電壓等級、可取三相電壓基準或B相電壓基準。
ZXBLQ-3C	三相帶電測試/有線無線測試/工控機/帶PT	工控機ARM板，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據，上位機軟件。泄漏電流:0-10mA（可擴展）；電壓:30-100V（可擴展）。泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法?？捎糜?50KV電壓等級、可取三相電壓基準或B相電壓基準。
ZXBLQ-3D	三相帶電測試/有線無線測試/工控機/帶PT/帶感應板
ZXBLQ-3S	三相帶電測試/有線無線測試//帶采集器/手持式	提供有線、無線測試方式，無線測試方式可同時測量三相氧化鋅避雷器的電氣參數，并可自動補償相間干擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、系統頻率值及三相電壓相位差電壓輸入范圍：25V～250V有效值，50Hz/60Hz 全電流測量范圍：0～20mA有效值，50Hz/60Hz 工作電源：內置鋰電池
ZXBLQ-IV	支持10-35KV以下測試，測漏電流

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

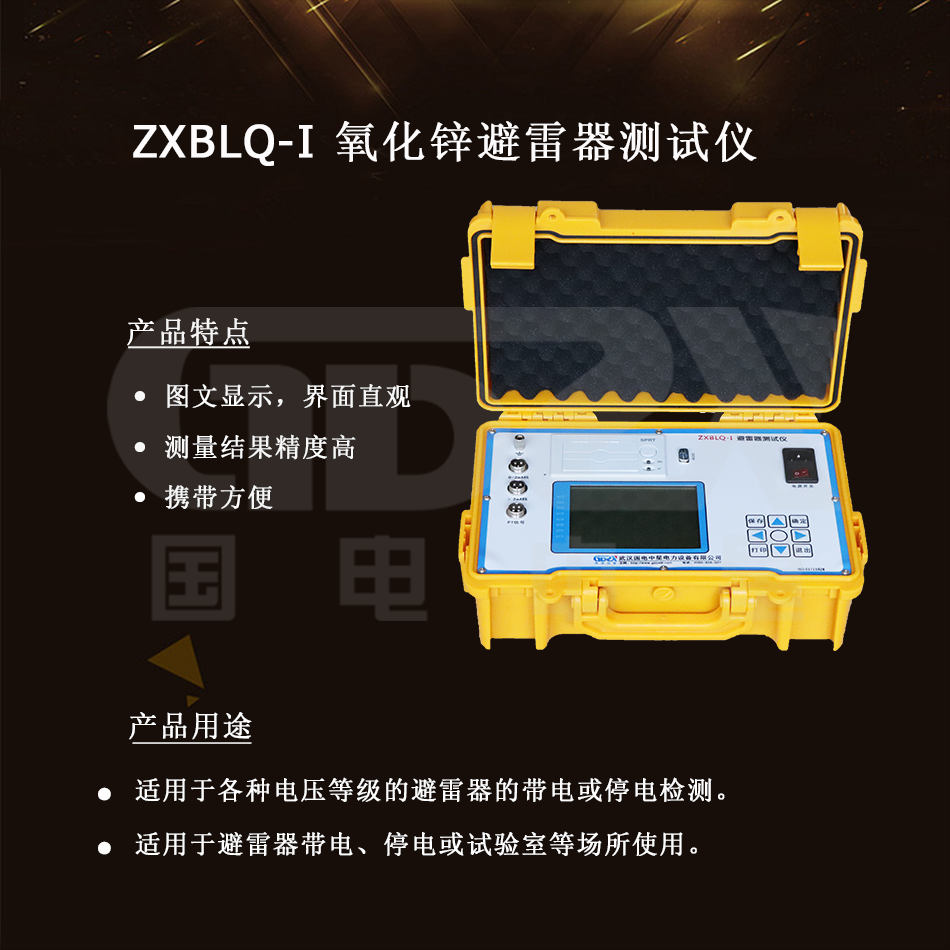

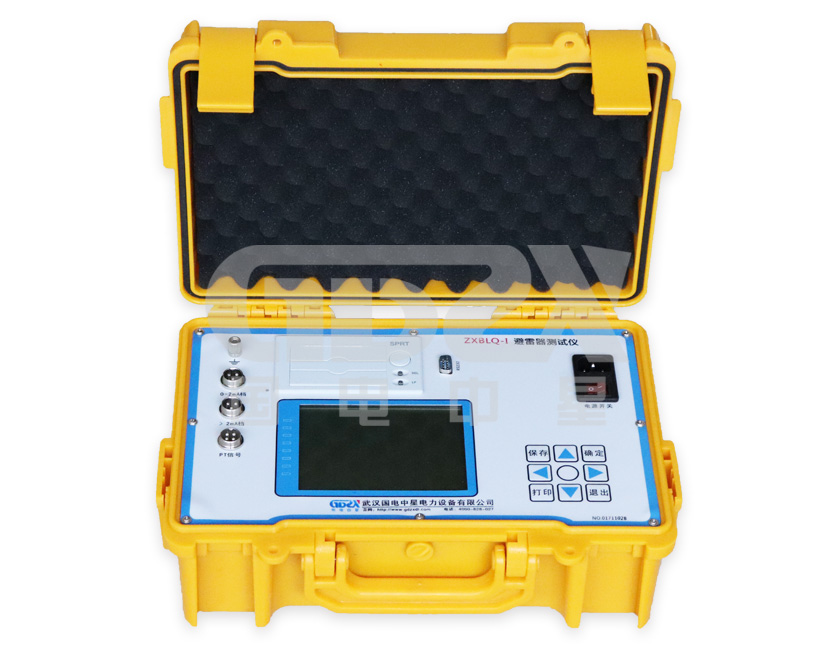

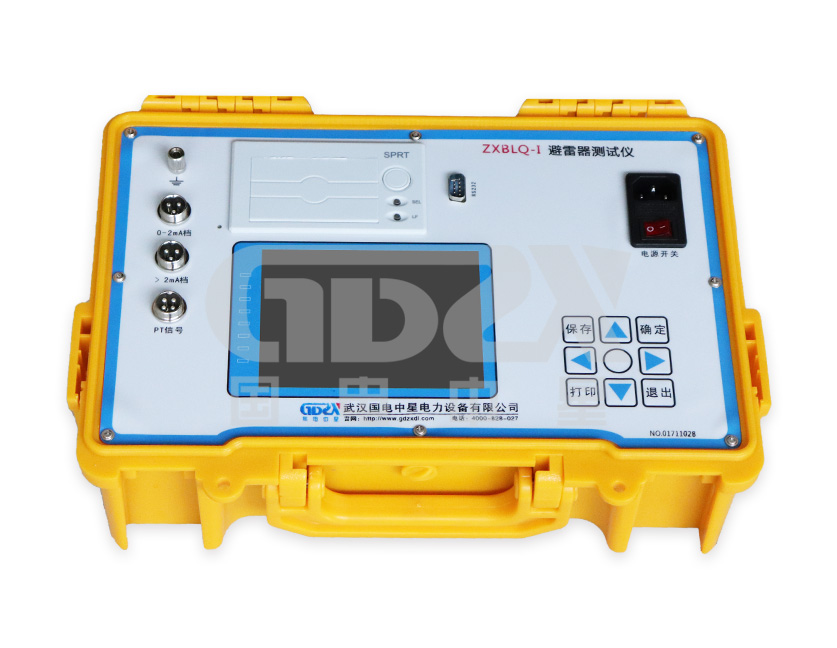

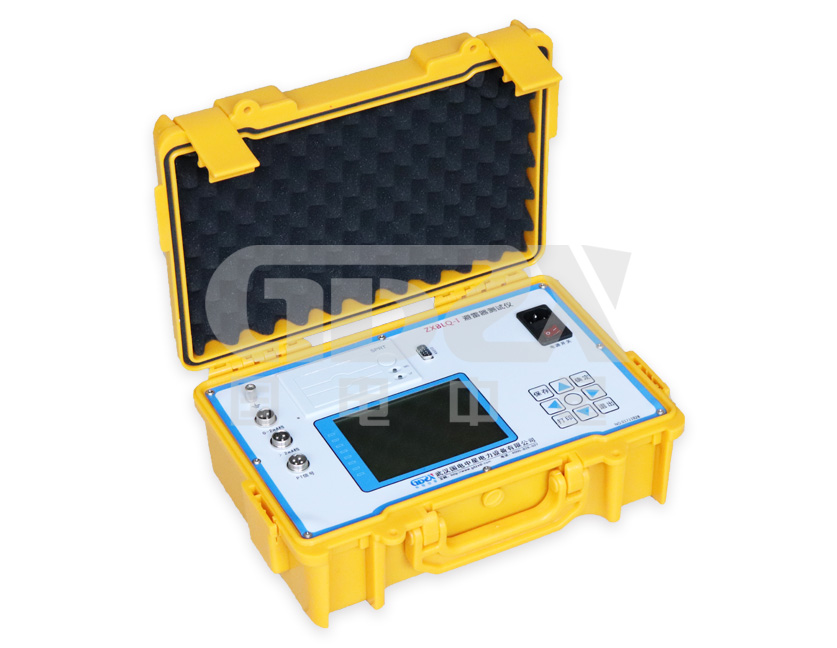

ZXBLQ-I 氧化鋅避雷器測試儀介紹

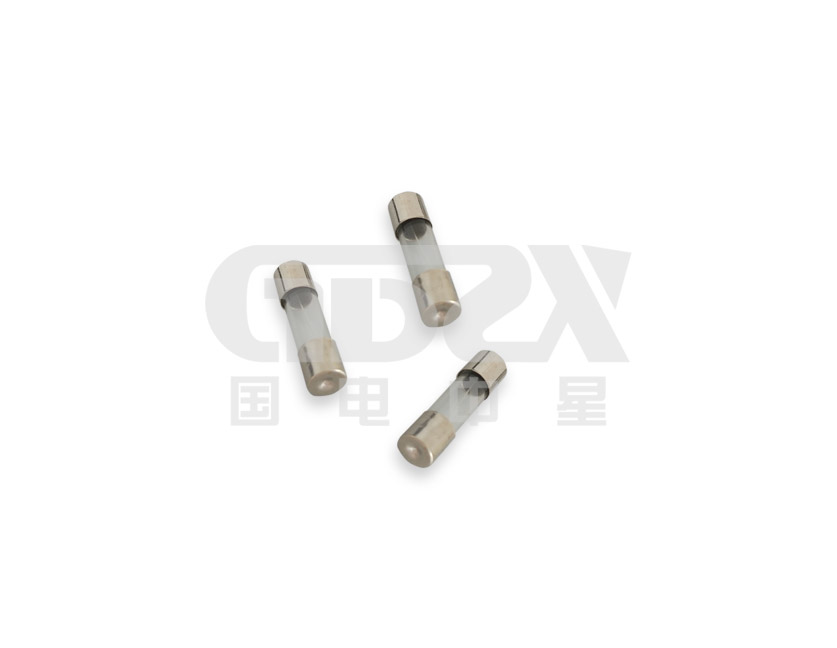

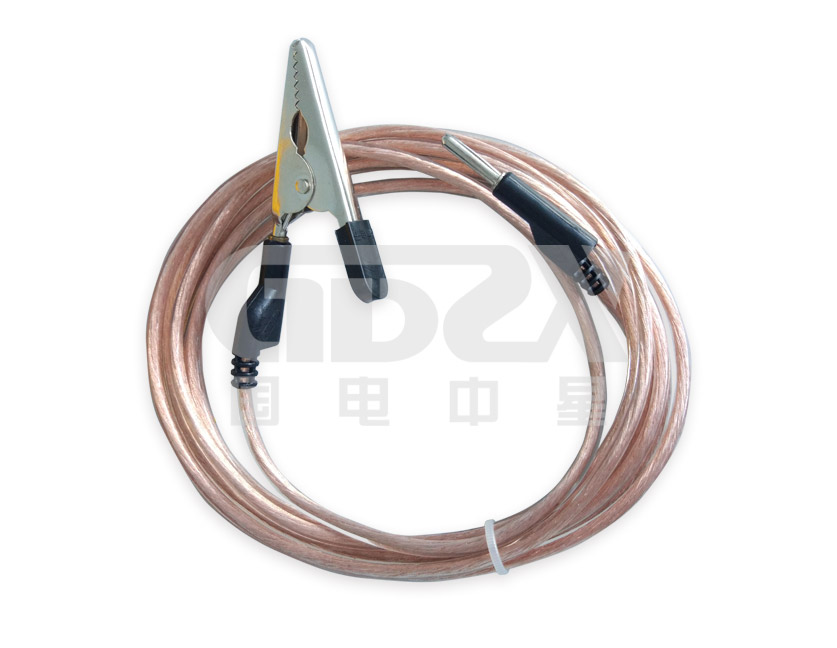

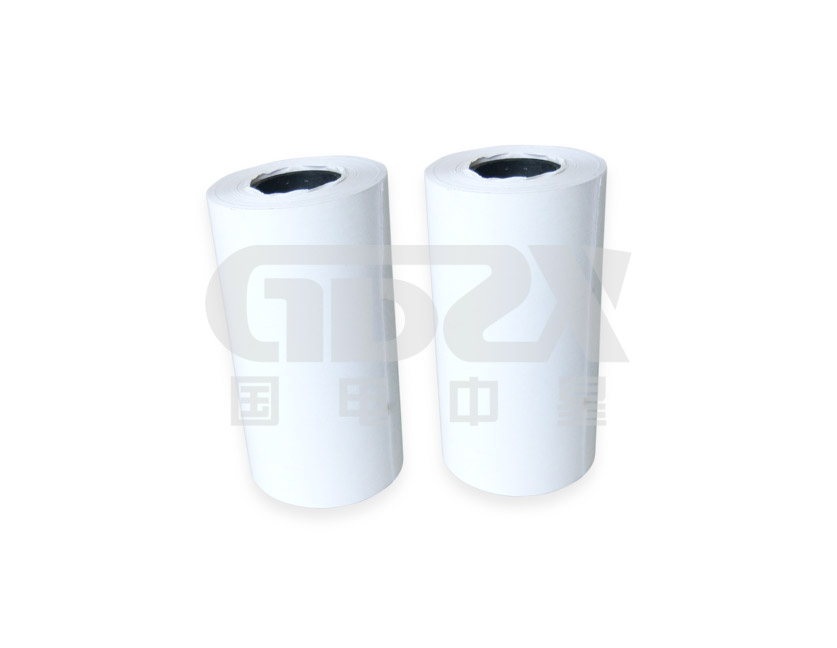

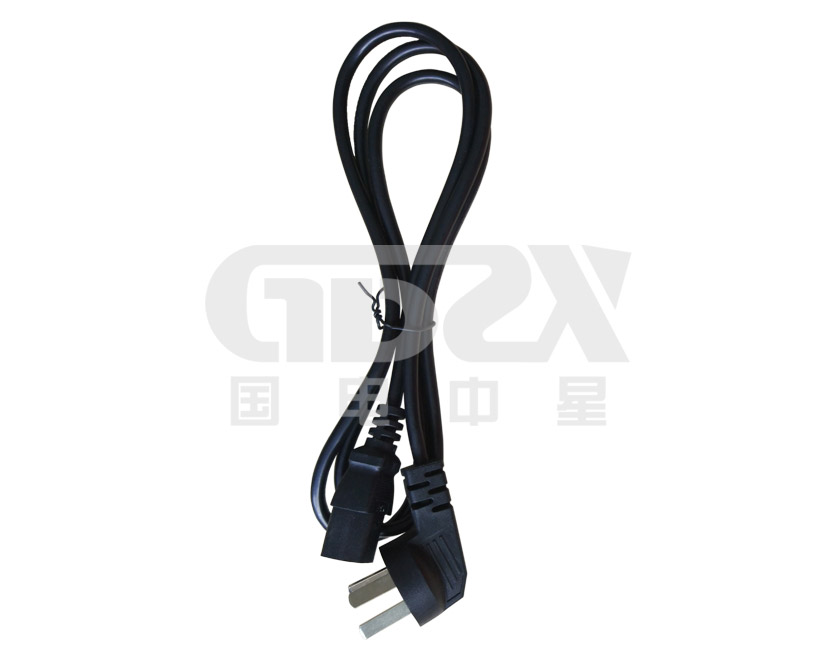

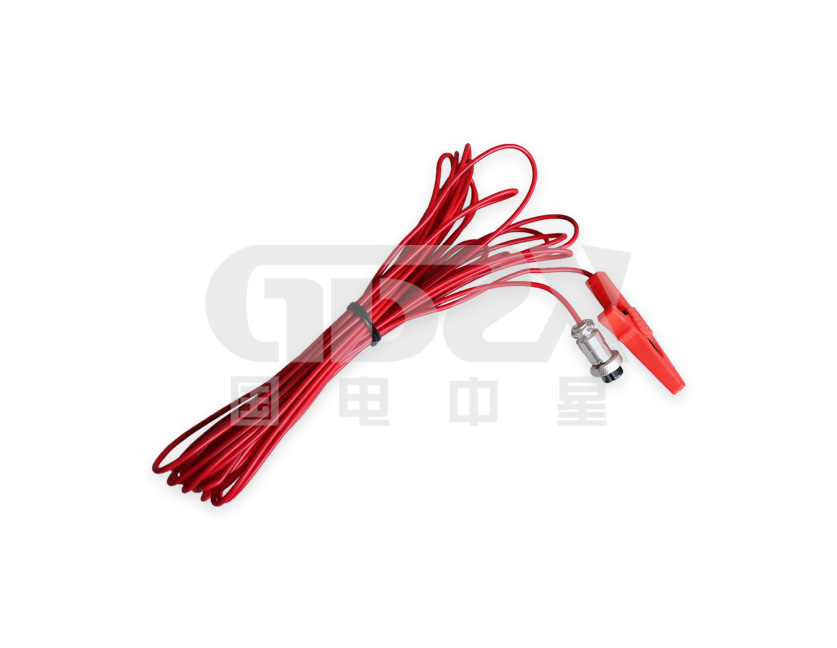

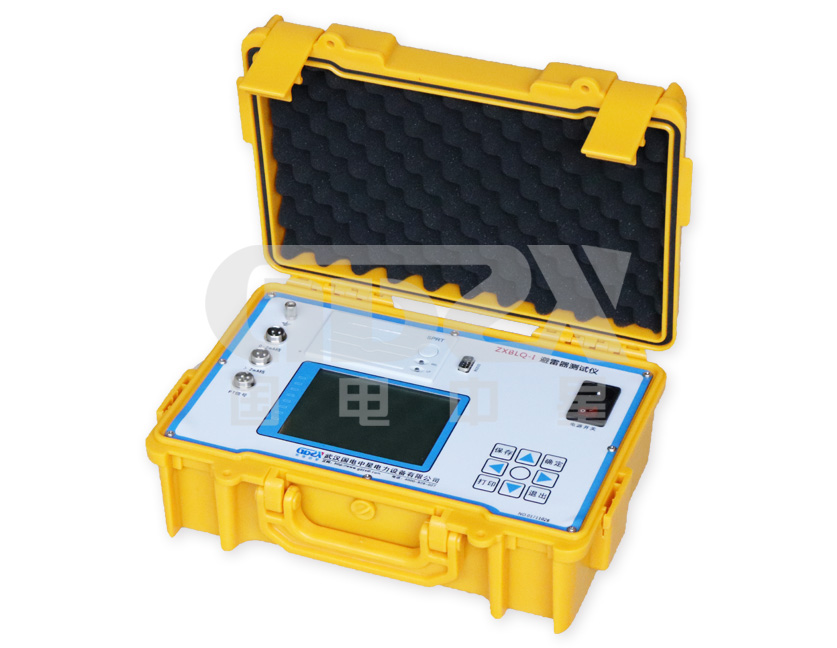

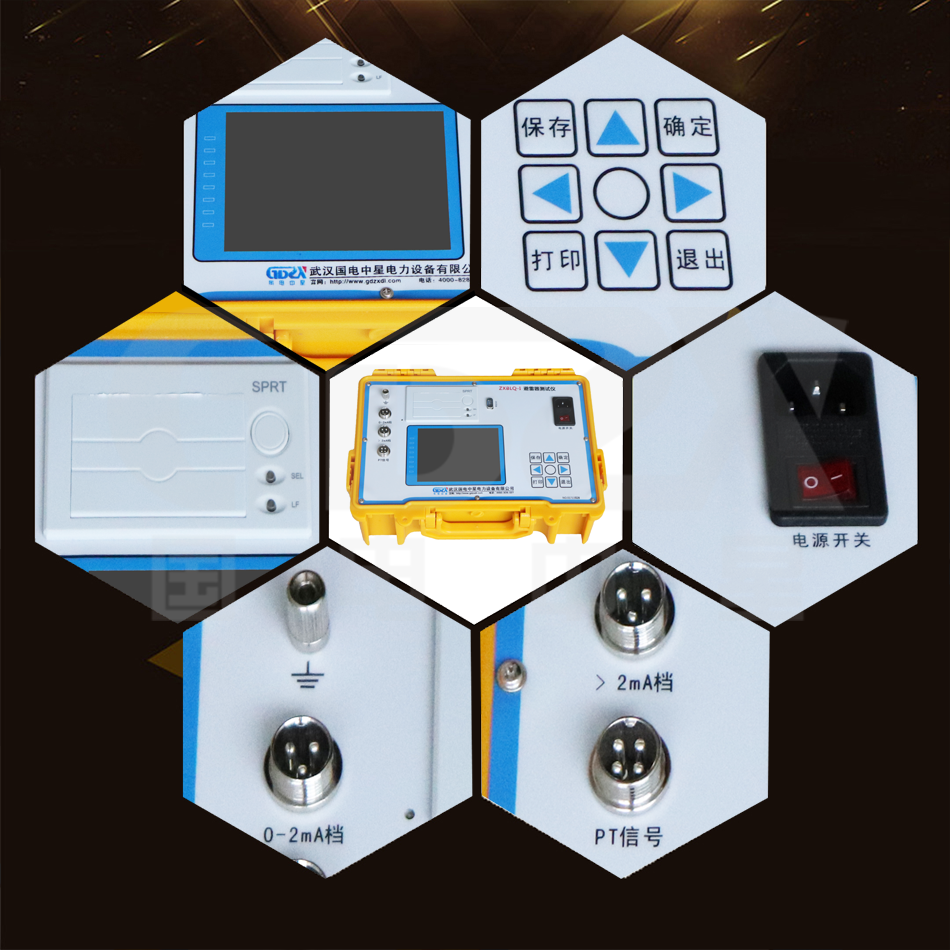

ZXBLQ-I 氧化鋅避雷器測試儀細節圖
