變壓器有載調壓分接開關測試儀使用方法

操作指南

（一）接線

帶變壓器線圈測量

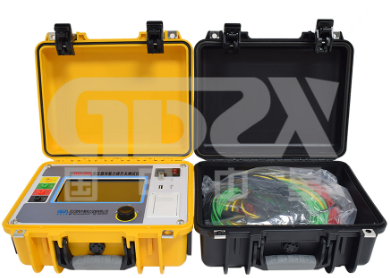

將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。

2、吊芯測量有載分接開關

在變壓器大修時，有載分接開關吊出沒有線圈。先把每一相中開關連接的觸點短路，用變壓器有載調壓分接開關測試儀附帶的4根（紅、綠、黃、黑）小線夾分別夾住ABC相的短路點和中性點。另一接線端子分別插入變壓器有載調壓分接開關測試儀即可。

（二）測試

1、檢查接線無誤后，打開儀器電源開關。開機畫面為設置菜單，并在右上方顯示出當前時間。此時可修改當前測量開關的名稱，檔位，查找方式等，祥情請見后面高級設置一節。

2、按“測試”鍵儀器顯示“充電…”、“7->8”。這時可按“上、下”鍵設置檔位,按上鍵變?yōu)椤?->9”檔，按下鍵變?yōu)椤?->7”檔。所設檔位要和待測檔位一致。同時可見到屏幕顯示正在刷新的ABC三項波形線。待顯示波形呈直線狀態且三項數值相對穩定時（注：這是一個充電過程），再按“確認”鍵屏幕畫面；此時，表示變壓器有載調壓分接開關測試儀正在測量開關從7檔到8檔的開關切換過程。（不改設置就顯示07-08）

3、啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義，R1和R2是過渡電阻值，T0是三相同期,T2是橋接時間,T4是過渡時間。處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。

（三）存儲及查閱

1、打印完后按“退出” 鍵進入圖6所示的“處理菜單”，移動光標到“波形存儲”處，按“確認”鍵則菜單中將出現一個“■2”項。這個數字代表當前儲存的位置，用“↑”、“↓”鍵可改變“■2”的數值即改變儲存的位置。選擇存儲位置后，按“確認”鍵儀器自動刪改“■2”的內容，“■2”變?yōu)椤癘K”字樣后則存儲完畢。

2、在處理菜單中。選擇“波形查閱”后，按“確認”鍵進入“查閱菜單”則顯示屏出現如圖7所示畫面，可用“↑”、“↓”鍵改變閃爍光標的位置即要查閱波形的位置，再按“確認”鍵則顯示屏顯示出要查閱的波形。這時按“打印”鍵即可打印出所查閱的波形。

（四）數據通訊

1、連接數據線，在不帶電情況下將數據線的5芯航插，插到儀器上，將9芯DB頭接到電腦的串1口。

2、打開儀器進處理欄，打開電腦通信軟件。先進入變壓器有載調壓分接開關測試儀的數據通訊菜單，移動手形光標按“確認”鍵選定即可。再用電腦鼠標按通信軟件上的通信鍵等待顯示完成任務。
