直流電阻測試儀接線方法及操作面板說明

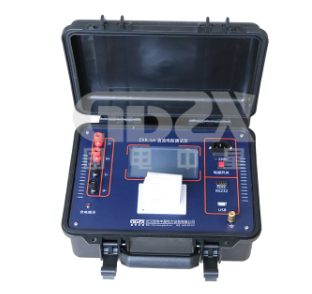

直流電阻測試儀面板說明

1、U+、U-：電壓輸入端子，紅色是正極，黑色是負極；

2、I+、I-：電流輸出/輸入端子，紅色是正極，黑色是負極；

3、液晶：7寸彩色液晶顯示，顯示菜單、電流和電阻值等；

4、打印機：微型打印機，實時打印測試結果；

5、RS485：儀器與上位機的通訊接口；

6、USB端口：儀器與U盤的接口；

7、三合一電源座：儀器電源控制開關。當接入三芯電源線，將電源座左側開關按鈕撥到開（“  ”）的位置儀器即開機；

8、接地柱：為整機外殼接地用，屬保護地；

9、確認鍵：在主界面中光標在任意菜單上，按此鍵即可進入相應的子菜單；例如光標選中直阻測試菜單，按此鍵即可進入直阻測試電流選擇界面；

10、右方向箭頭：右循環方向鍵，各項主菜單及所屬功能選項間光標的右循環移動

11、左方向箭頭：左循環方向鍵，各項主菜單及所屬功能選項間光標的左循環移動；

12、上方向箭頭：上循環方向鍵，各項主菜單及各個功能選項的向上循環翻動；

13、下方向箭頭：下循環方向鍵，各項主菜單及各個功能選項的向下循環翻動；

14、打印鍵：測試結束后按此鍵可打印測量結果；

15、保存鍵：在測試結束后按此鍵可保存當前測試記錄；

16、返回鍵：測量結束或參數設置完成后按此鍵可以回到上一級菜單。

測試與操作方法

1、測試接線：

將被測試品通過專用測試線與本機接線柱連接，連接牢固，同時把地線接好。

A： 單相測量法，見下圖
