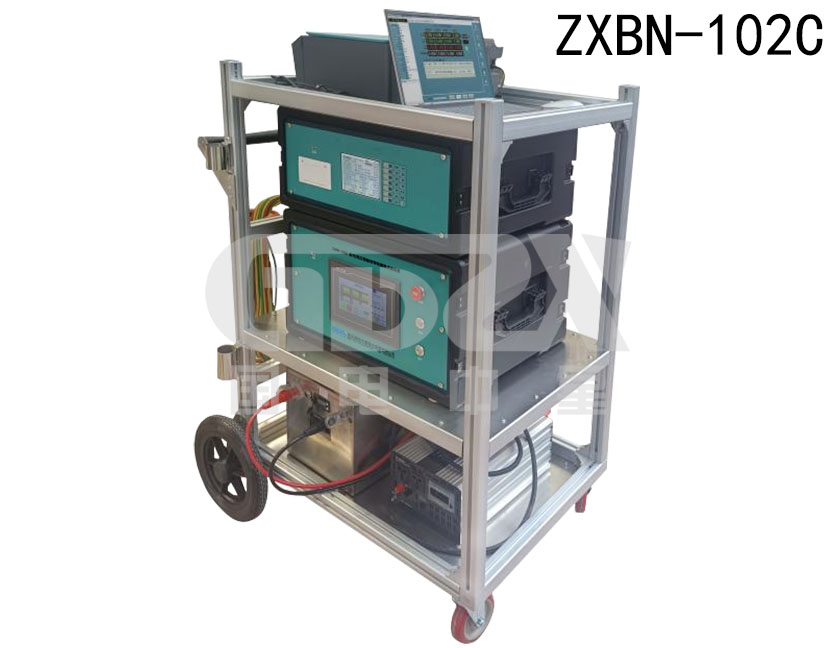

一、模塊化結構設計

1. 本裝置依托于電力電子技術的快速發展，在吸收各種先進技術的基礎上，采用IGBT逆變SPWM脈寬調制調頻調壓電源取代了傳統的調壓器及發電機組兩種電源設備，大幅度的簡化了系統結構，減少了設備數量。

二、自動化程度及檢測效率高

1. 采用了計算機與PLC相結合的控制方式，測量裝置調壓電源與測量模塊接線一次完成后，整個測量能效工作流程中無需改變，操作簡單、自動化程度高。

2. 空載損耗測量時以平均值電壓采集數據為準，裝置“一鍵順控”就可自動測量出90%、100%、110%電壓下的空載損耗數據（包括電壓諧波含量數據-輔以判斷試驗電源波形畸變率是否滿足標準規定）并計算出以平均值電壓校正后的空載損耗結果。

3. 負載損耗測量時依據《GB1094.1-2013 電力變壓器 第一部分：總則》附錄G中負載損耗的溫度校正，將變壓器繞組直流電阻自動測量功能集成在能效測試儀主機內，無需進行接線更改便可在空載損耗和負載損耗測量接線方式下，自動對配電變壓器高、低壓側繞組的直流電阻自動進行測量。

4. 配置無線通訊測溫探頭對變壓器繞組進行溫度采集，能效測試儀主機下發指令可以直接讀取到被試變壓器的繞組溫度，根據被試變壓器容量結合變頻電源容量對負載測量試驗電流可選25%、50%、100%額定電流進行負載損耗采樣計算，并分別計算出額定電流及溫度下的負載損耗、電阻損耗、附加損耗、短路阻抗百分值及歐姆值。

5. 采用快速連接插頭，方便檢測現場供電電源和試驗電源及測量儀器的聯結，可大幅度減少試驗人員工作強度，提高試驗效率。

三、雙系統操控測試

1. 單機版操控：成套裝置中能效測試儀主機全漢化菜單顯示，方便對變壓器參數信息進行設置，內置《電力變壓器能效限定值及能效等級》標準數據庫，可對應顯示被試變壓器鐵芯類型、額定容量、接線組別、絕緣等級所對應的能效能等級和限定值，根據測試結果依據國標能效標準數據庫判斷打印出被試變壓器所符合的能效等級結論。

2. 平板或筆記本電腦操控：配置平板或筆記本電腦后，通過藍牙搜索設備名稱建立鏈接，由配變能效操控軟件進行能效試驗，在軟件界面中所設定的變壓器銘牌信息直接下發到能效測試主機中，并實時讀取能效測試主機所采集的數據及結果。操控軟件中變壓器測試功能及數據同屏顯示，界面美觀、清晰，動態實時顯示能效測試過程，具備接線與試驗項目不符等錯誤提示操作人員。連接打印機方便測試現場直接出具能效等級檢測報告，具備報告生成和導出發送功能。

四、設備集成度高

1. 簡化了以往需要幾種設備才可完成的試驗由測量裝置完全替代，并且具有體積小、重量輕、消耗電能少?？梢詫崿F(xiàn)移動檢測，測試精度高，性能優良。同時其還具有輸出頻率準確穩定、諧波含量小、輸出電壓波形好、電壓調整快速準確等突出優點，便于車載攜帶移動檢測，考核驗收入網運行的居變和專變能效等級。

五、符合標準要求

1. 能效測量主機中內置《GB 20052-2020版電力變壓器能效限定值及能效等級》中10kV配電變壓器各容量的限定值及能效等級判定標準數據庫，分別根據空載損耗和負載損耗測量結果對被試變壓器的能效等級進行判定，直接打印結論。

2. 空載損耗、負載損耗測量采用試驗的程序及方法符合《JB/T 501-2021電力變壓器試驗導則》對試驗方法及要求的所有規定。

3. 空載損耗及負載損耗測量的校正計算符合國標《GB 1094.1-2013 電力變壓器 第1部分 總則》規定。交流電壓方均根值及平均值獨立測量，空載損耗對電壓采樣時以平均電壓值為準，采樣時自動對裝置的試驗電源電壓諧波含量進行1-31次的分析計算，以保證變壓器試驗電源電能質量符合國標的要求，保證測量裝置在現場對配變能效損耗參數檢測的數據真實、有效、準確。對負載損耗的溫度校正計算嚴格按照總則規定分別計算出額定電流及溫度下的負載損耗、電阻損耗、附加損耗、短路阻抗百分值及歐姆值。

六、檢測地點及試驗電源供電方式靈活

1. 配置的能效專用試驗電源輸入單相220V即可，調頻調壓程控試驗電源輸出特性完全符合變壓器損耗試驗的相關規定及要求，三相電壓不對稱度，電壓不平衡度及畸變率完全符合相關標準規定。因此，可以不受現場無法提供三相電源的條件制約，可采用單相220V、單相發電機、動力電池+逆變?nèi)N方式為能效檢測提供供電電源，模塊化結構方式，可方便的利用車輛將設備攜帶到檢測現場進行能效等級的檢測，特別是物資倉庫和居民小區變壓器及專變用戶安裝現場，為國網公司的變壓器能效提升計劃（2021-2023年）提供有力的技術支撐。

七、裝置能效主機模塊方便計量檢測

1. 能效主機中配置的變壓器功率特性分析具有獨立的三相電壓、三相電流輸入端子，預留有標準電源輸入信號接線端子，方便依據儀器檢定規程對電壓、電流、功率等測試準確度進行校準。具備有效值電壓和平均值電壓獨立測量，具有電壓、電流1～31諧波分析功能，便于確認試驗電源的頻率、諧波含量、波形失真度對測量結果的準確性的影響。

2. 能效主機中配置的變壓器繞組直流電阻預留檢定操控菜單，可選定測試電流進行標準電阻值測試精度的校準，對變壓器測試采用全自動測試方式，無需更改試驗接線便可自動、快速完成高、低壓側三相直流電阻自動測試，測試完成自動將直流電阻測試結果和溫度信息導入負載損耗校正計算程序，得出被試變壓器在額定電流及參考溫度下的負載損耗、電阻損耗、附加損耗、短路阻抗百分值及歐姆值。

八、功能擴展性強

1. 可選擇配置APP軟件操控平臺，通過與測量裝置采用藍牙通訊和借助于物聯網模塊，即可實現檢測報告的生成、檢測數據結果的上傳及聯機打印功能。

2. 在測量裝置能效等級項目的基礎上，無需額外增加電源容量就可以將檢測項目擴展到配網物資C級檢測等級。

3. 只需添加以下對應設備就可實現：

1) 中頻中間變壓器═倍頻感應耐壓試驗；　　　　

2) 電子式兆歐表═絕緣電阻測量； 　　　

3) 全自動變比測試儀═電壓比測量和聯結組標號；

4) 試驗變壓器═外施耐壓試驗；　

5) 絕緣液試驗器═絕緣液試驗。
