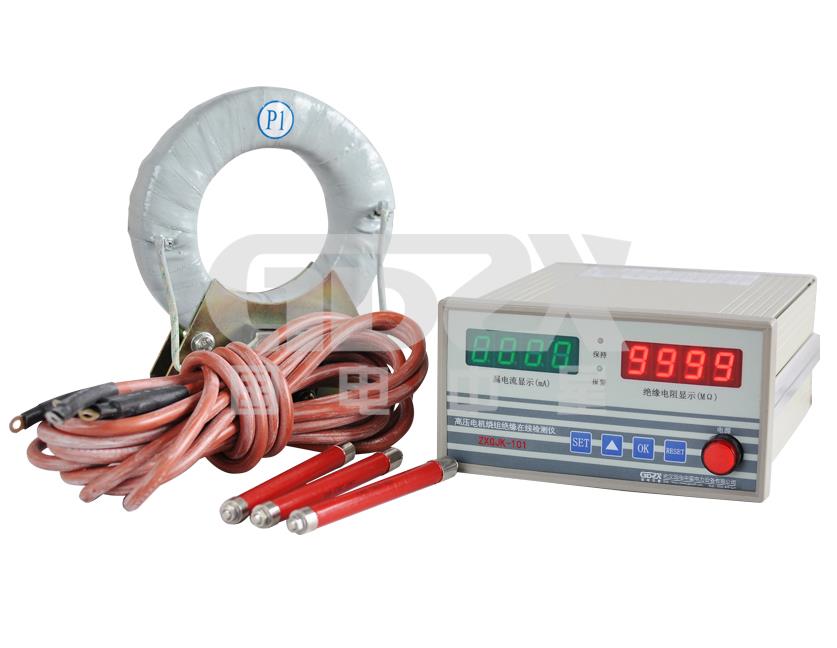

ZXGJK-101電機絕緣在線監測裝置
用于潛水高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的儀表
參考標準：
●施壓時，測量其絕緣電阻，并在數碼管上顯示
●數碼管上保留上次的數據直至下次施壓時再更新
●具有RS-485接口，便于組網將數據傳至上位PC機
說明書
操作視頻ZXGJK-101電機絕緣在線監測裝置克服現有功能單一的同類產品缺陷，能同時實現動態和靜態兩種狀態監控（絕緣電阻和漏電電流監控）。是專門用于潛水高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的儀表，便于運行人員根據絕緣電阻的變化采取措施，有效地防止事故的突然發生和擴大。對潛水泵機組進行全程（動態和靜態）停運或在線運行絕緣電阻及泄漏電流進行綜合保護監控。適用于3KV、6KV、10KV高壓電機、高壓電力不接地系統。
1. 對高壓電機的繞組在停機和運行情況下，對地施加間斷或連續DC2500V電壓，測量其絕緣狀況。
2. 電機停機或作為備用情況下，監控儀始終監控其絕緣，發現問題及時閉鎖電機啟動回路，不得投入運行。
3. 將冷備用的高壓電機作為熱備用處理，免去啟動電機前用兆歐表對電機進行絕緣測量，隨時在確保良好絕緣情況下啟動高壓電機。
4. 本儀器在電機停機時測量繞組的對地絕緣電阻，電機啟動投入運行后，10KV高壓施加到監控儀上，監控儀是在10KV在線情況下，繼續產生DC2500V電壓對系統（電機投入運行后，測到的絕緣是系統絕緣）進行絕緣測量，監控儀增加測量泄漏電流支路,根據系統的絕緣變化、繞組缺相及支路或設備的泄漏電流情況，立即判斷出在線運行中絕緣下降的具體支路和設備。
5. 本儀器對在線運行的設備進行絕緣測量時，其顯示值包括電機繞組對地、電纜線導線、架空線對地、變壓器繞組對地的總的對地絕緣值?？勺鳛楦邏弘娏ο到y(tǒng)接地保護。其特征為：能觀察、測量到絕緣變化過程。對事故的發生做到早發現、早預防、早處理。避免、杜絕事故的發生。
1. 工作方式
1) 本儀器產生2500V直流電壓施加于停機或在線運行的高壓電機對地之間。測阻施壓分連續和斷續兩種，2500V間斷直流電壓工作方式為施壓三分鐘，保持LED燈滅；斷壓三分鐘，保持LED燈亮。
2) 施壓時，測量其絕緣電阻，并在數碼管上顯示。斷壓時，停止絕緣測量，數碼管上保留上次的數據直至下次施壓時再更新。
2. 主要功能
1) 測量功能：電機絕緣電阻及泄漏電流測量。
2) 報警功能：
① 當被測阻值小于整定值時，本儀器報警LED燈亮、測量數值閃爍、絕緣電阻報警輸出繼電器無源常開觸點閉合。
② 當漏電流大于整定值時，本儀器報警LED燈亮、測量數值閃爍、漏電流報警輸出繼電器無源常開觸點閉合。
3) 記錄功能：報警事件記錄。
4) 數據遠傳：儀表具有RS-485接口，便于組網將數據傳至上位PC機。
絕緣電阻測量性能指標 | |
測量范圍 | 有效測量阻值范圍：0-1999MΩ，超出1999 MΩ可持續顯示直至溢出，溢出時，數碼管顯示9999。 |
分辨力 | 1MΩ |
基本誤差 | 0MΩ-100MΩ：±（3%讀數+2個字） 101MΩ-200MΩ：±（5%讀數+2個字） 201MΩ-1999MΩ：±（10%讀數+2個字） |
測量電壓輸出 | DC2500V（開路電壓） |
顯示 | 4位LED顯示 |
絕緣電阻報警下限 | 1-500MΩ通過面板鍵盤設定 |
低阻報警 | 當被測線路設備對地電阻小于設定值時本儀器面板上報警LED發光報警，報警輸出繼電器常開觸點閉合 |
線路電壓 | AC3KV、AC6KV、AC10KV |
限流電阻耐壓 | 最大短路電流<0.5mA AC10KV，45MΩ/10W |
漏電流測量性能指標 | |
測量范圍 | 0-1999mA |
分辨力 | 1mA |
基本誤差 | <±（10%讀數+2字） |
顯示 | 4位LED數字顯示 |
漏電流報警上限 | 1mA-1999mA在面板鍵盤設定 |
漏電流報警 | 當被測線路設備漏電流大于設定值時本儀器面板上報警LED發光報警，報警輸出繼電器常開觸點閉合 |
通訊及其它指標 | |
通訊接口 | 接口類型：RS485 |
通訊規約：MODBUS-RTU | |
波特率：1200、2400、4800、9600bps | |
繼電器觸點容量 | 5A/250VAC；10A/28VDC |
使用電源電壓 | 65～255V(AC/DC) |
時鐘備份電源 | 3VDC（規格為CR2032，鋰電池） |
環境要求 | 電源：220V/50HZ |
工作溫/濕度：-10℃～＋50℃，≤85% RH | |
存儲溫度：-20℃～＋60℃ | |
其他：無腐蝕氣體場所 | |
外形尺寸 | 主機尺寸：80×160×200 mm (高×寬×深) |
開口尺寸：77×154 mm (高×寬) | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
售前服務承諾
-
售中服務承諾
-
售后服務承諾
- 高壓電機絕緣監測的革命性突破：ZXGJK-101雙模態在線監測裝置深度解析2025-08-01
- 無源供電 + LoRa 無線賦能：ZXBLQ-Z50 避雷器在線監測裝置的技術革新與應用價值解析2025-07-31

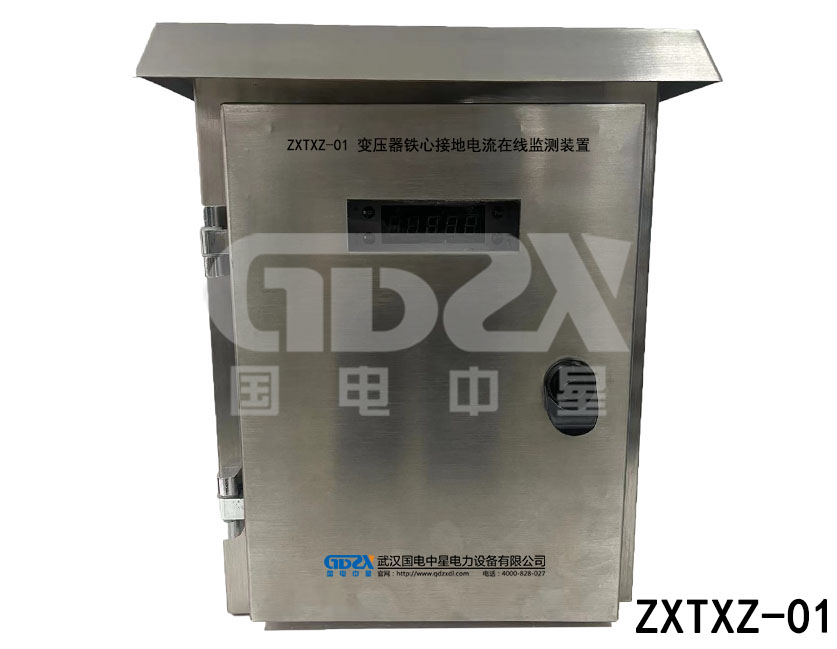

- ZXTXZ系列變壓器鐵心接地在線監測及限流裝置的智能化演進2025-07-30

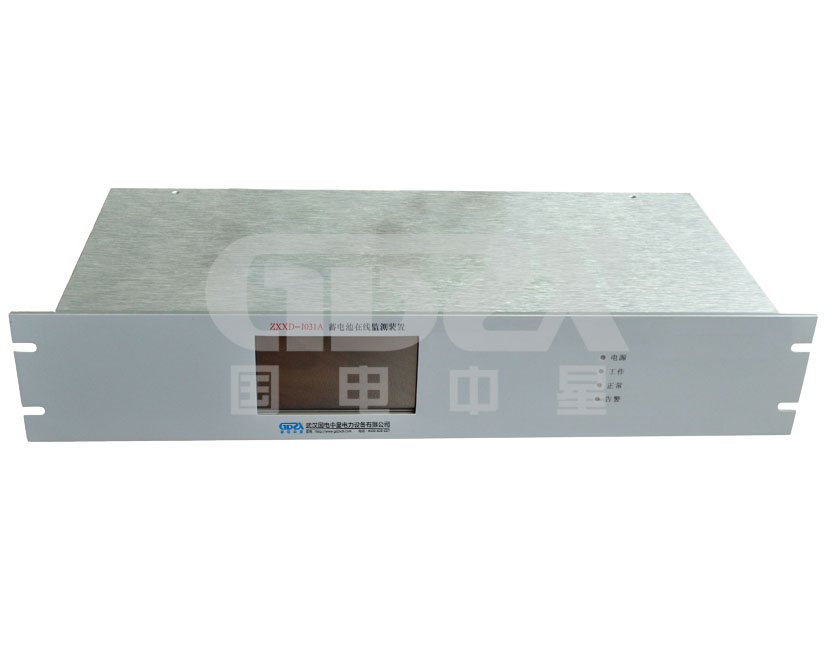

- ZZXXD-J031A在線監測裝置的技術突破與應用價值2025-05-08

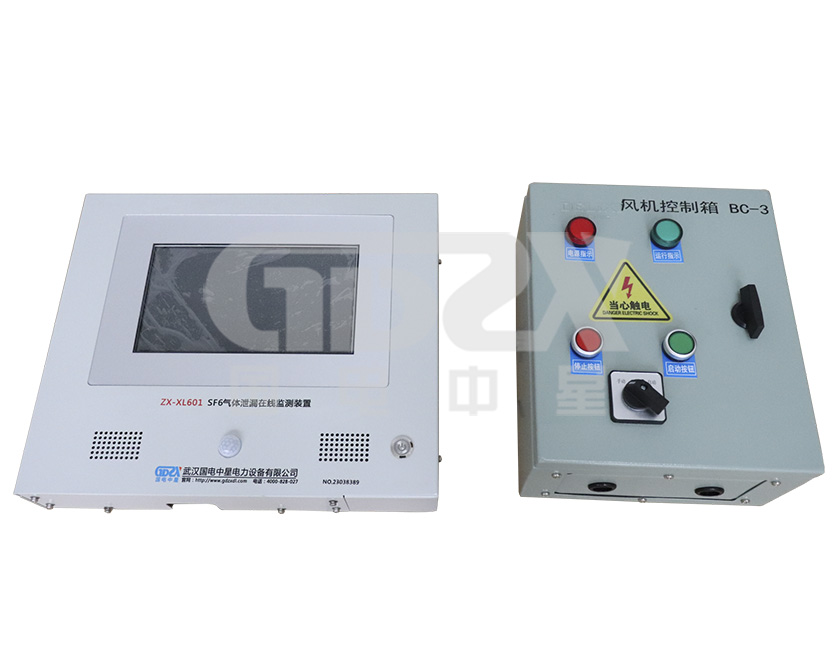

- ZX-XL601 SF6氣體泄漏在線監測裝置技術解析2025-04-24
