功    能

接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、

環境溫度濕度

23℃±5℃，75%rh以下

干擾電壓

＜20V（應避免）

干擾電流

＜2A（應避免）

測R時電極間距

a＞5d

測ρ時電極間距

a＞20h

電    源

DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上

背    光

可控背光，適合昏暗場所使用

測量方式

精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻

測量方法

二三四線法測量：變極法，測量電流20mA Max

土壤電阻率：四極法

選擇法測量：變極法，測量電流20mA Max

雙鉗法：非接觸互感測量法，測試電流1mA Max

直流電阻：變極法

交流電流：平均值整流(鉗形)

接地電壓：平均值整流(S-ES接口間)

測試電壓波形

正弦波

測試頻率

128Hz

短路測試電流

AC 20mA max

開路測試電壓

AC 28V max

電極間距范圍

1m～100m

顯示模式

4位超大LCD顯示，帶背光

測量指示

測量中LED閃爍指示

LCD尺寸

111mm×68mm

LCD顯示域

108mm×65mm

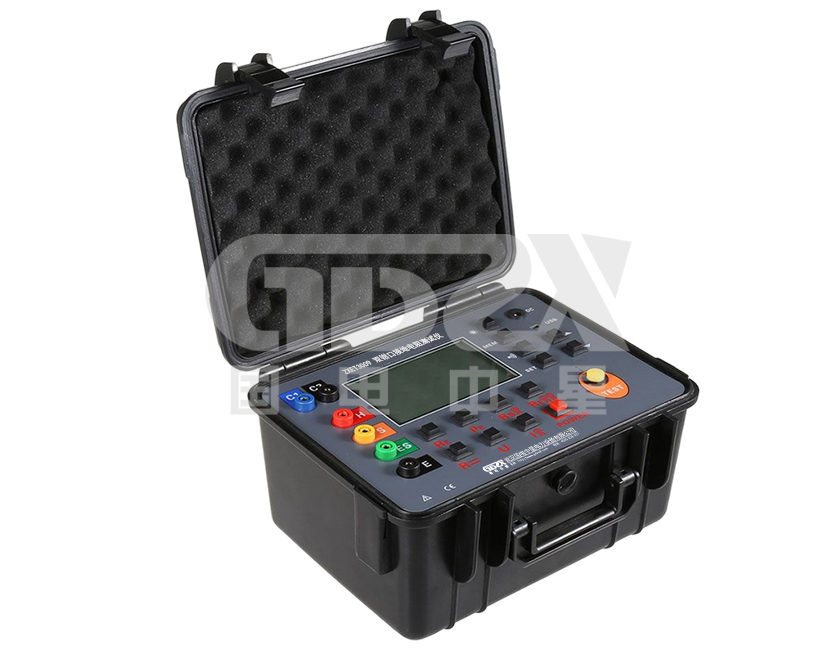

儀表尺寸

長寬高：277.2mm×227.5mm×153mm

電流鉗尺寸

長厚高：101mm×27mm×214mm

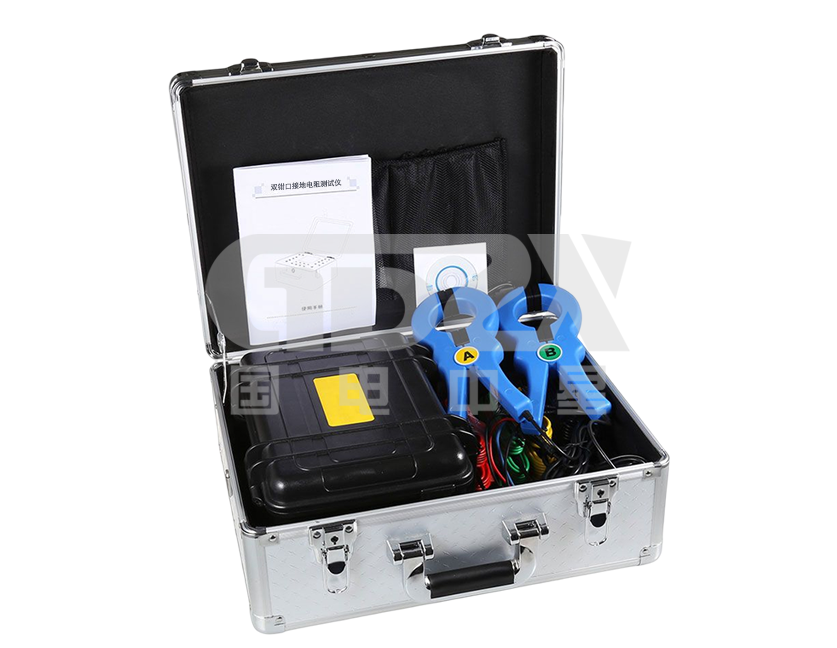

測 試 線

4條：紅色15m，黑色15m，黃色10m，綠色10m各1條

簡易測試線

2條：黃色1.5m，綠色1.5m各1條

輔助接地棒

4根：φ10mm×200mm

電 流 鉗

2把：香蕉插頭

電流鉗口徑

φ50mm

電流鉗引線

長2m

測量時間

交流電流：約2次/秒

對地電壓：約2次/秒

接地電阻、土壤電阻率：約7秒/次

線路電壓

AC 100V以下測量(接地電壓測量功能不能用于測量商用電)

USB接口

具有USB接口，存儲數據可以通過軟件上傳電腦

通 訊 線

USB通訊線1條，長1.5m

數據保持

保持數據時“HOLD”符號指示

數據存儲

500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿

數據查閱

查閱數據時“MR”符號指示

溢出顯示

超量程溢出時“OL”符號指示

電流鉗低電流指示

選擇法或者雙鉗法測量時,當CT2接收的電流信號低于0.5mA時，此時應檢查CT2電流鉗的鉗入方向

干擾測試

自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示

輔助接地測試

具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)

報警功能

測量值超過報警設定值時發出報警提示

電池電壓

電池電量實時顯示，電池電壓低時提醒及時充電

自動關機

儀表無操作約15分鐘后關機

功    耗

待機: 40mA Max(背光關閉)

開機開背光: 43mA Max

測量：120mA Max(背光關閉)

質    量

儀表： 2430g(含電池)

電流鉗：940g(2把)

測試線：1300g(含簡易測試線)

輔助接地棒： 850g(4根)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

過載保護

測量接地電阻： H-E、S-ES各端口間AC 280V/3秒

絕緣電阻

20MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031；

IEC61557-1(接地電阻)；

IEC61557-5(土壤電阻率)；

JJG 366-2004(接地電阻表)；

JJG 1054-2009(鉗形接地電阻儀)。
