ZX-32A電纜測試高壓信號發生器
適用于35kV及以下電纜故障測試
參考標準：
●智能操作，實時高壓動態顯示，故障點放電自動指示
●功能完善可靠，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單
●專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定
說明書

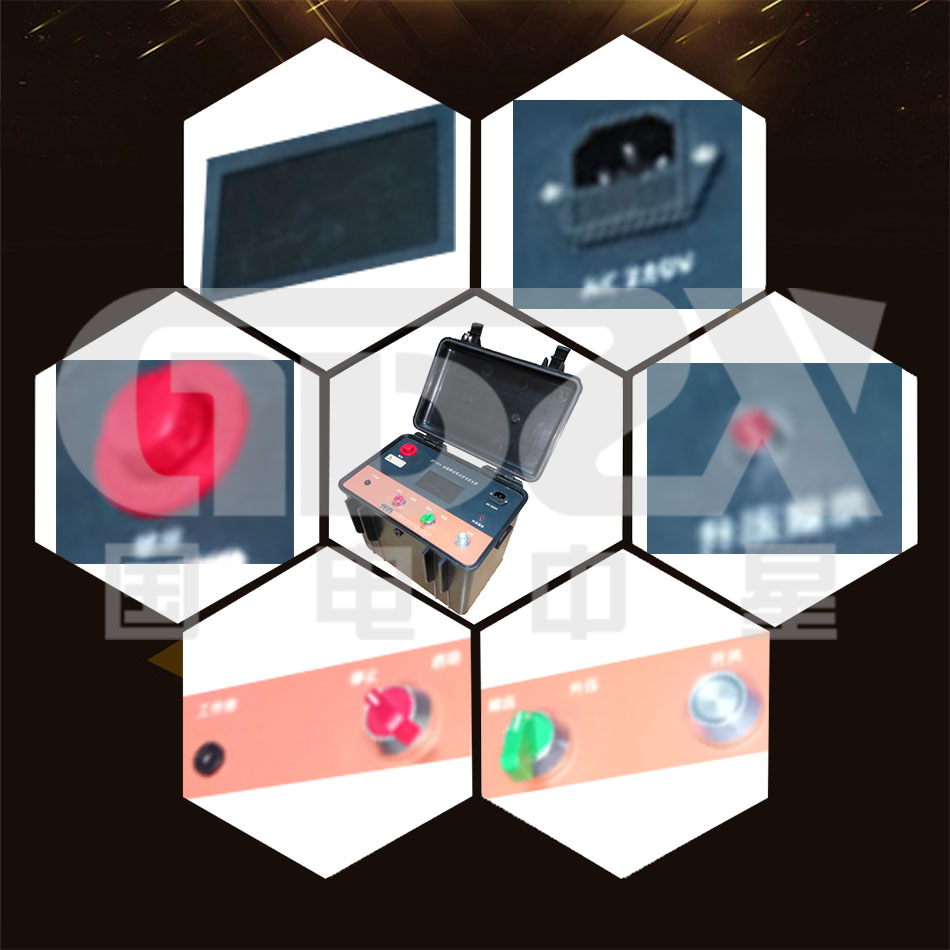

操作視頻ZX-32A電纜測試高壓信號發生器是我公司在長期從事電纜故障測試研究方面最新開發的創新型換代產品，采用大屏幕彩色液晶顯示器、指示高壓側真實電壓值、具有過壓、過流保護，產品的各項性能指標均處于國內領先地位。該產品滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》，主要用于對高、中低壓電纜故障測試時做沖擊放電試驗電源、也可用于電纜、電容器、電機、瓷瓶等的直流耐壓試驗，是工頻高壓電源的升級換代產品。
適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障等。
1. 設備緊湊型設計，軟件控制，具有自動升壓、穩壓功能。
2. 智能操作，實時高壓動態顯示，故障點放電自動指示。
3. 系統軟件自動判斷，具有過流自動保護功能，并及時進行液晶文字提示。
4. 工業級 4.3吋彩色液晶顯示，人機界面友好，數據顯示非常直觀。
5. 功能完善可靠，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。
6. 專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。
7. 可連續工作 8 小時以上。
輸出電壓 | 負直流 0~32kV，連續可調 |
外接電容 | 2uF/30kV |
沖擊能量 | 1024J |
放電頻率 | 最小 3 秒/次 |
顯示誤差 | ≤±2% |
顯示方式 | 工業級 4.3吋彩色液晶屏 |
顯示信息 | 模擬表盤式實時顯示輸出高壓、柱形條顯示預設電壓、數字顯示工作電流、動態 圖標指示放電 |
工作電源 | AC220V±10%，50Hz，可外置移動電源工作 |
工作溫度 | -10℃~50℃ |
相對濕度 | ≤90% |
輸出功率 | ≤1.5kVA |
地線規格 | 專用組合接地線設計，采用一分四方式，完成系統接地 |
包裝規格 | 采用工業級黑色安全防護箱，防護等級IP67 |
外形重量 | L360mm×W265mm×H290mm，重量≤14.7kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
