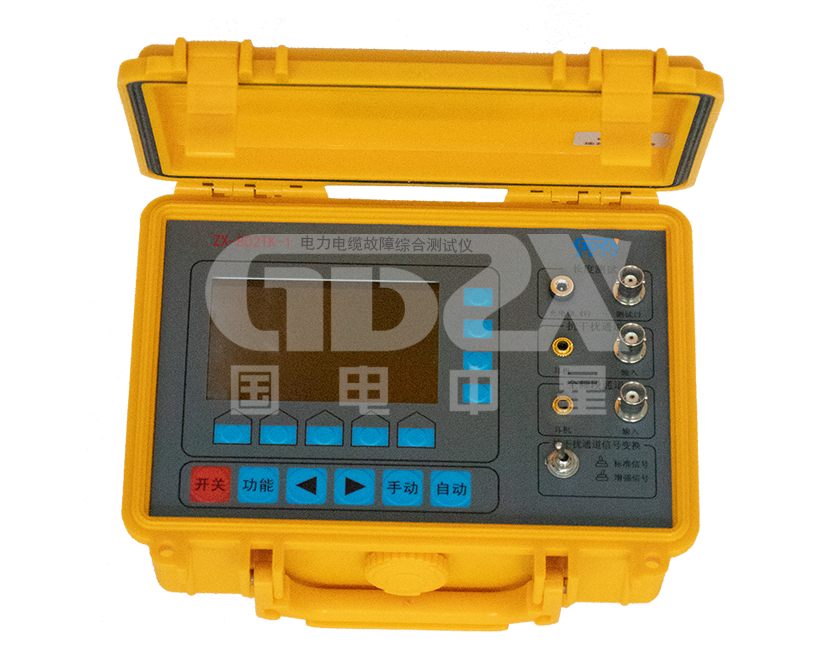

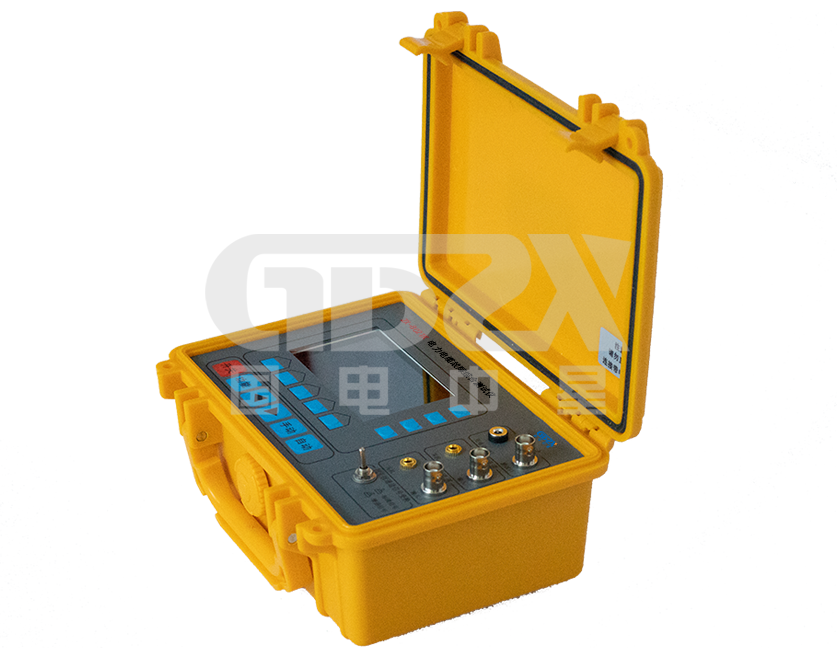

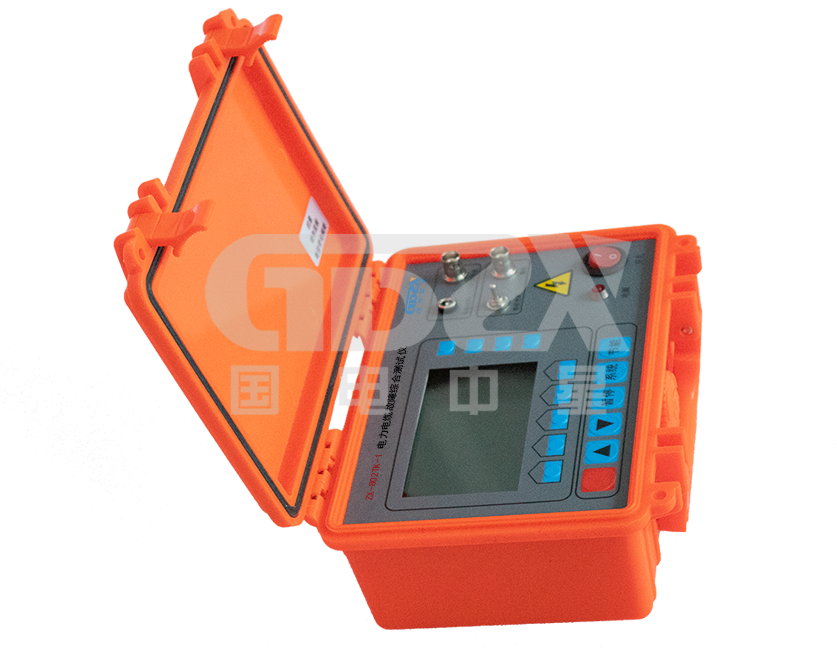

ZX系列電力電纜故障綜合測試儀主要用于10KV等級以內的高低壓地埋電力電纜的斷線、短路、對地漏電故障（對地絕緣電阻在0.5兆歐以內）的定位及地埋電纜深度、路徑走向的探測。

適用于路燈電纜維護、農田水澆地電纜故障查修、小區物業及園林綠化帶地埋鎧甲鐵皮電力電纜、野外動力電纜、高速公路、廠礦企業、鐵塔通信基站直埋供電電纜故障排查等行業。三通道設計：1長度測試：斷電狀態下可以直接測試電纜的斷線、短路故障距離長度.2抗干擾通道：采用高性能濾波抗工頻干擾電路，斷電狀態下配合信號發生器定位直埋電纜對地漏電位置，測地埋電纜路徑走向及深度。3全頻段通道：通電狀態下使用探桿測試直埋低壓電纜對地輕微漏電故障位置。抗干擾通道采用高抗干擾設計，高壓線下、電纜溝環境接收信號不會被干擾。

綜合測試儀距離長度測試：

測試范圍：32km

測試盲區：0米

測試分辨率：0.5米

脈沖寬度：96ns-10μs自動調節

測試方式：自動測試、手動分析，2種方式都有

綜合測試儀漏電、路徑定位：

漏電故障：漏電絕緣電阻范圍0—0.5MΩ

測試誤差：1米

電纜深度：3米

探測范圍：32km

路徑精度：0.2米

信號發生器（真彩顯示屏）：

信號輸出：512Hz/1KHZ可調

萬用表功能：交直流電壓：絕緣電阻：電纜環阻：

主機體積：220*160*90（W*D*H,mm）

主機重量：2kg

選型一覽表：
