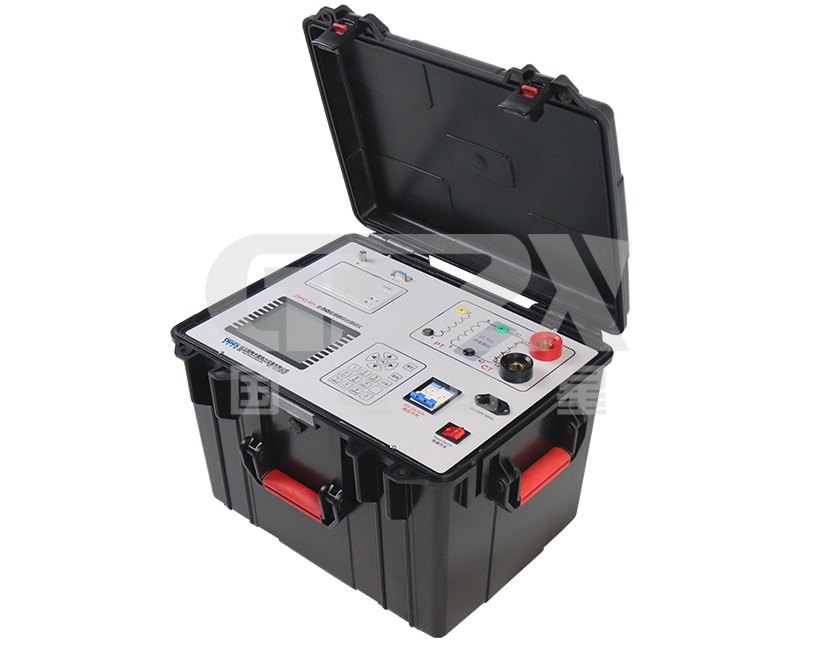

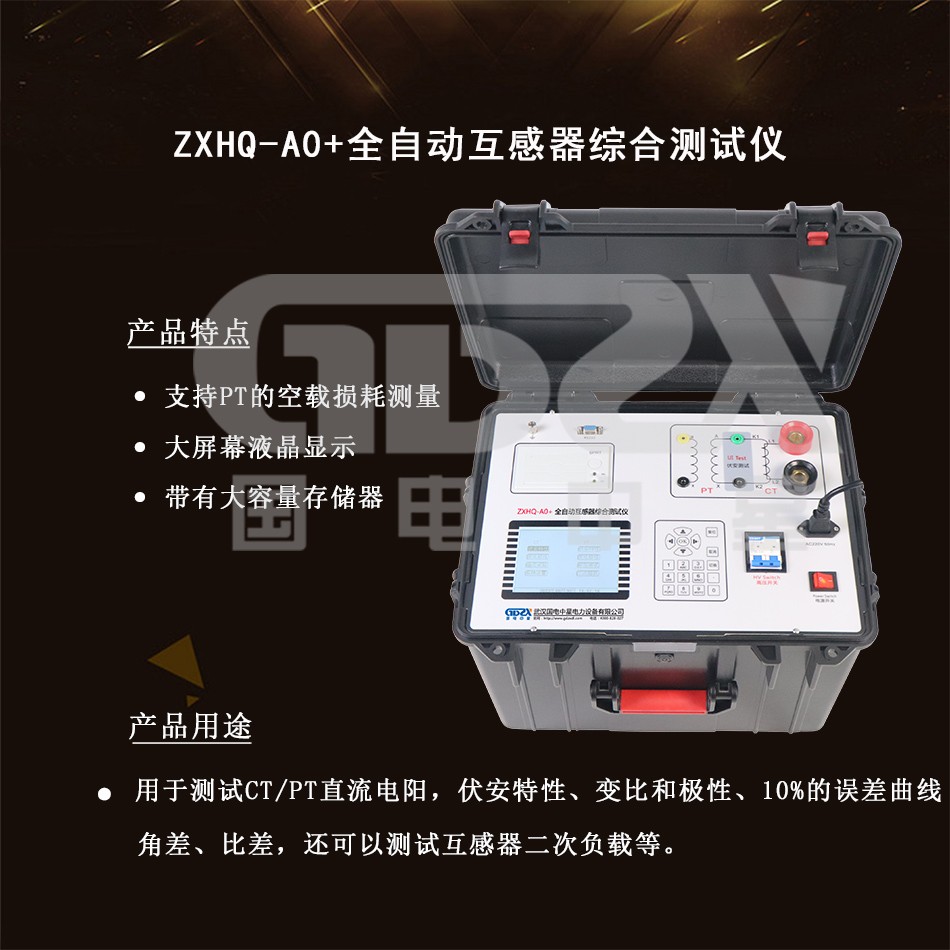

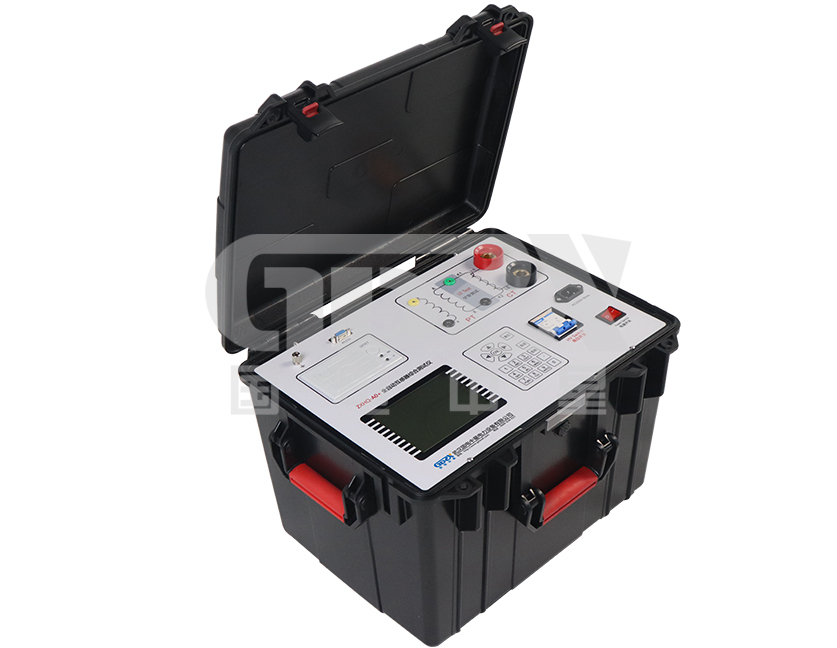

ZXHQ-A0+全自動互感器綜合測試儀
可測試CT/PT直流電陽，伏安特性、變比和極性、10%的誤差曲線、角差、比差
參考標準：
●采用數字鍵盤，方便數字輸入
●自帶微型打印機，可方便打印測試數據
●帶有大容量存儲器，可存儲3000組測試數據
說明書
操作視頻ZXHQ-A0+全自動互感器綜合測試儀僅需設定測試的電壓、和電流，裝置將自動升壓并能自動將伏安特性測試曲線給描出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。不僅可測試CT/PT直流電陽，伏安特性、變比和極性、10%的誤差曲線、角差、比差，還可以測試互感器二次負載，CT通流測試和PT交流耐壓測試，還支持電壓法測試，因此可以滿足套管CT和GIS內CT的測試。試驗單機輸出電壓0-2500V、電流0-20A，可以滿足大部分互感器伏安特性試驗。220V單電源輸入，避免了使用380V時的危險。
1. 功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
2. 使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
3. 支持PT的空載損耗測量，在PT勵磁特性測試的過程中，自動計算空載損耗、功率因數。
4. 220V單電源輸入，避免了使用380V時的危險。
5. 勵磁特性/伏安特性試驗時，單機輸出電壓0-1000V、電流0-10A，可以滿足110kV、2A互感器勵磁特性/伏安特性試驗。

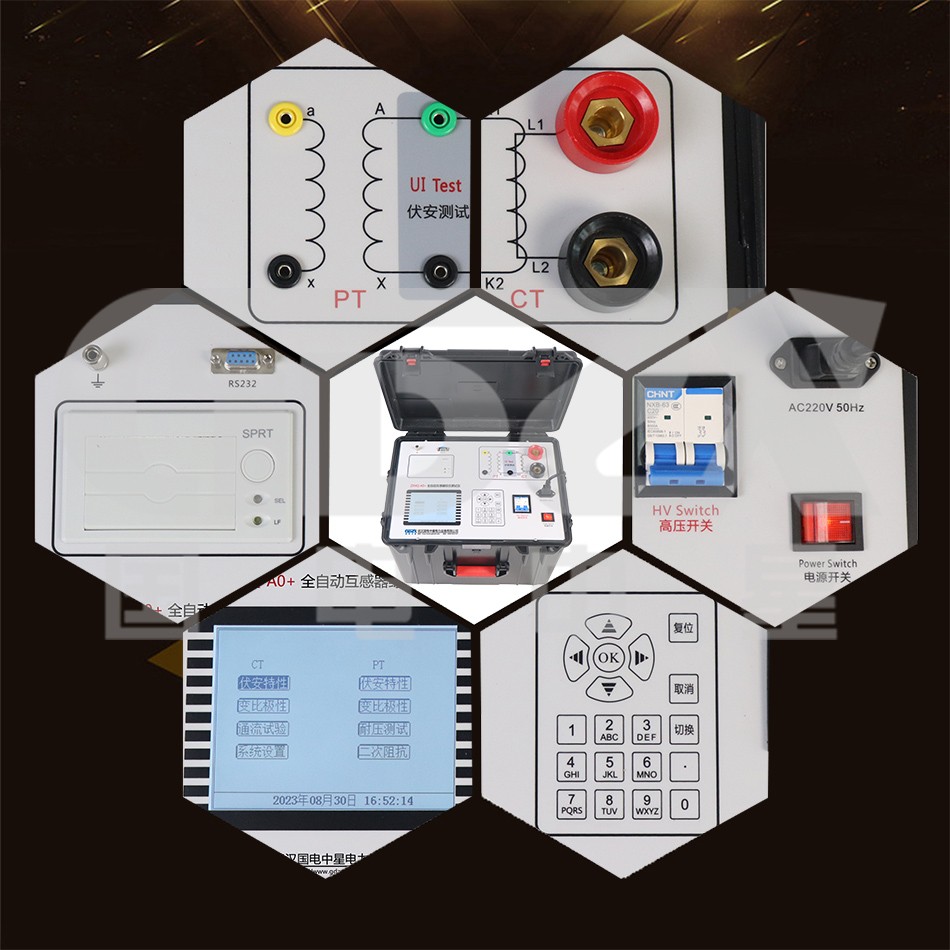

6. 大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7. 采用數字鍵盤，方便數字輸入。
8. 帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
升壓器輸出電流電壓 | 1A/1000V 2A/600V 5A/220V 10A/30V | |
電流發生器輸出電流 | 0 ~ 800A | |
輸出功率 | 3000VA | |
勵磁特性測試精度 | ±0.5% | |
空載特性測試精度 | ±0.5% | |
CT變比測量 | 范圍 | 1 ~ 12000 |
精度 | ±0.2% | |
PT變比測量 | 范圍 | 1 ~ 10000 |
精度 | ±0.2% | |
交流負載測量 | 范圍 | 0 ~ 1000VA |
精度 | 0.5%±0.05VA | |
輸入電源電壓 | AC200V ~ 240V，50Hz | |
工作環境 | 溫度：-10οC ~ 50οC， 濕度：≤90% | |
尺寸、重量 | 尺寸425 mm×290 mm×310mm 重量:30kg | |
