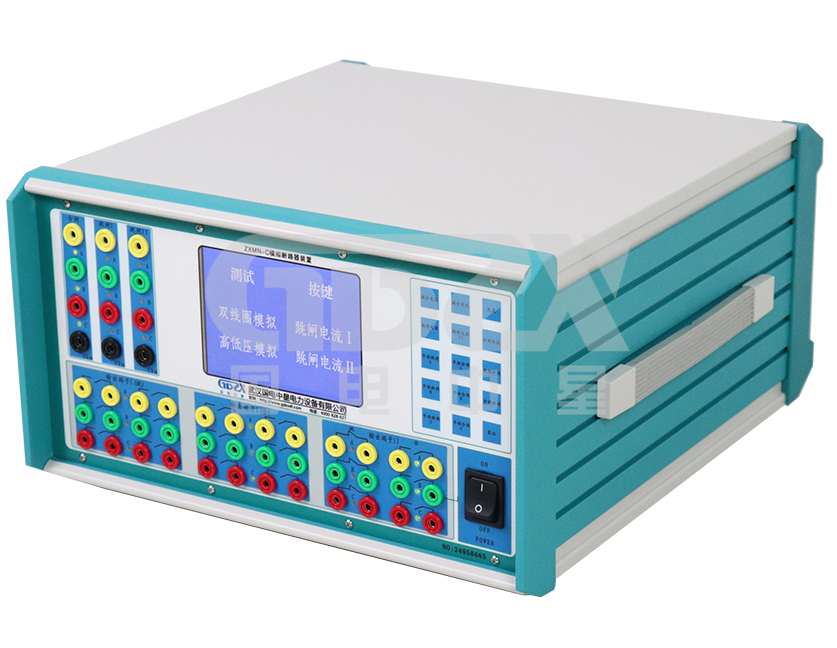

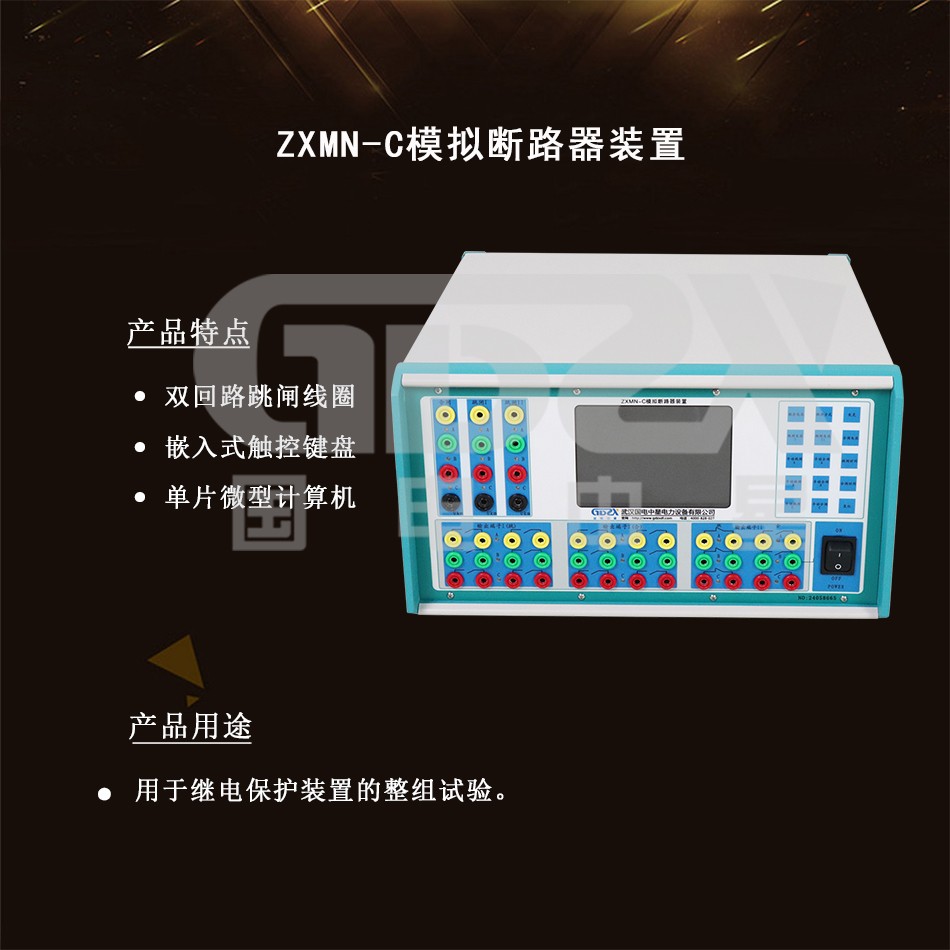

ZXMN-C模擬斷路器裝置
繼電保護裝置的整組試驗的專用儀器
參考標準：
● 采用面板嵌入式觸控鍵盤作為人機交互設備。
● 具備人性化的聲音提示功能。
● 采用單片微型計算機作為控制核心。
說明書
操作視頻 ZXMN-C斷路器模擬裝置主要用于繼電保護裝置的整組試驗。本裝置在繼電保護裝置的整組試驗時能模擬斷路器的跳/合閘，可減少開關動作次數，延長斷路器使用壽命,縮短調試時間，提高試驗工作效率，避免整組試驗時斷路器反復分合帶來的不便。
ZXMN-C模擬斷路器裝置能配合本公司生產的繼電保護測試儀，對保護裝置進行不停電校驗，提高供電可靠率。
1.擁有獨立的雙回路跳閘線圈；擁有失靈、復位功能。

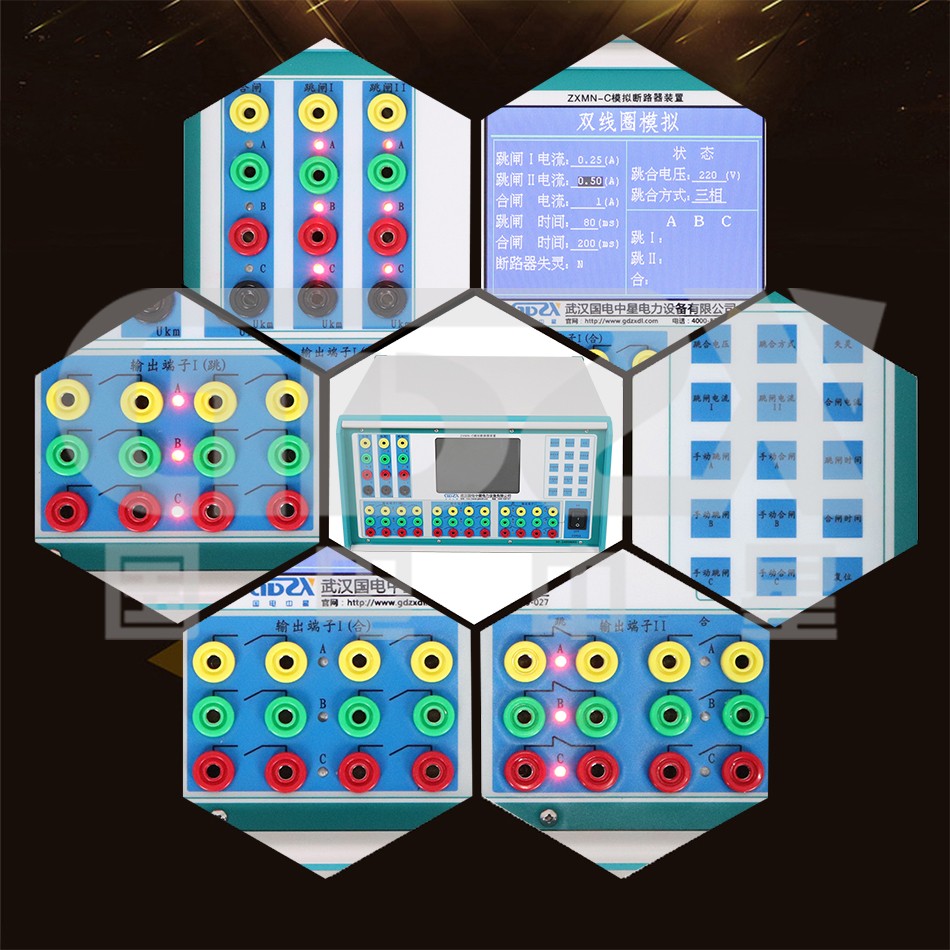

2.采用面板嵌入式觸控鍵盤作為人機交互設備，并配有高端的液晶屏顯示，能對實驗參數進行直觀直接的操作選擇，外觀簡潔大方，使用方便。
3.具備人性化的聲音提示功能，每執行一步正常操作，系統均能發出“嘀”一聲，如有操作不當，系統則發出“嘀-嘀-嘀”三聲給予提示。
4.采用單片微型計算機作為控制核心。在弱電控制回路由集成電路、光電耦合和固態元件構成，性能穩定，控時準確。
5.單片機輸入回路與強電部分有可靠的隔離措施，并能承受1.5KV的交直流電壓。儀器在不開機狀態下完全與外部輸入回路斷開，排除了操作者長時間不做試驗而燒壞儀器的隱患，安全可靠。
1.輸入電壓：AC220±10％ 50HZ
工作電流小于0.5A
2.跳合方式：分相、三相
3.跳合閘操作電壓：DC110V或DC220V。
4.跳合閘電流選擇：0A、0.25A、0.5A、1A、2A、4A、5A
5.跳閘時間選擇：20ms、40ms、60ms、80ms、100ms、110ms、200ms誤差不超過+/-3ms
6.合閘時間選擇：50ms、100ms、150ms、200ms、300ms、400ms、500ms誤差不超過+/-3ms
7.模擬斷路常開/常閉觸點：AC220V/5A

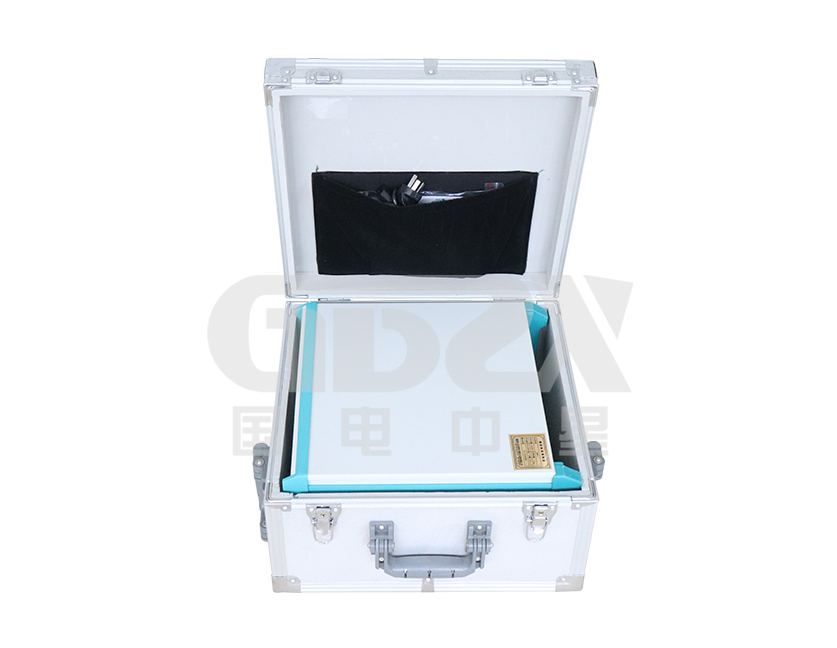

8.外包裝箱尺寸：436×416×252mm
9.儀器尺寸：400×380×205mm
10.儀器凈重：11kg
