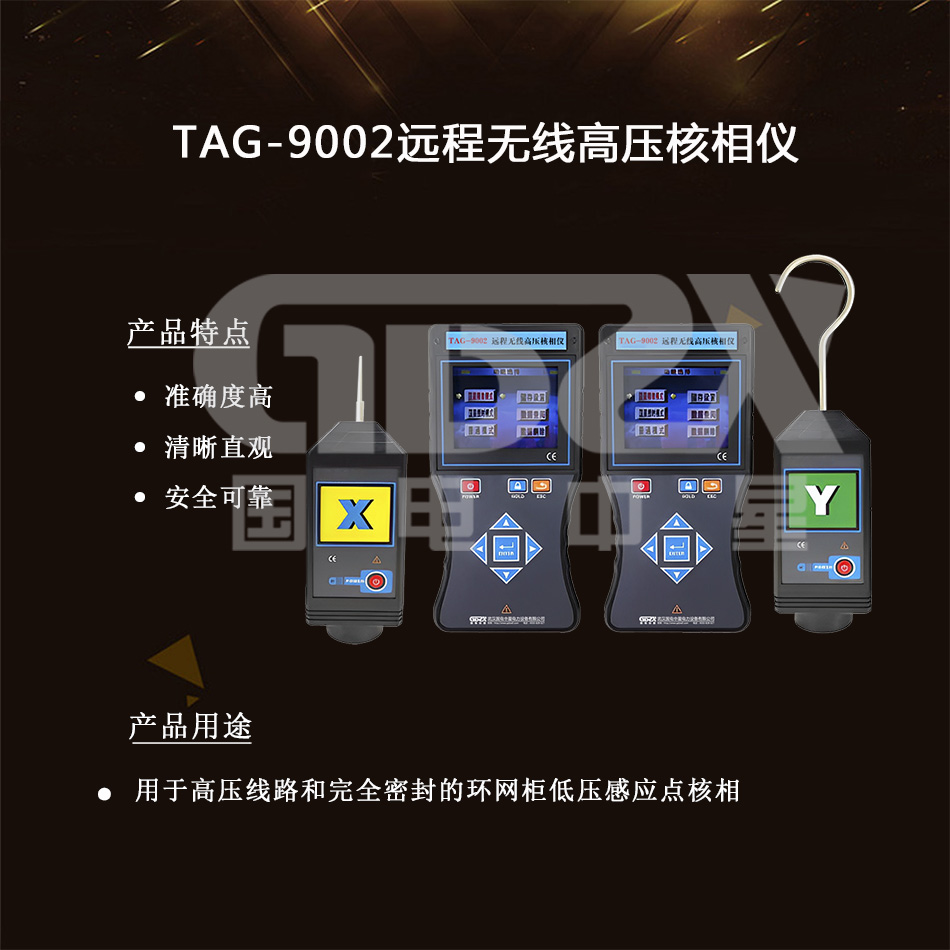

TAG-9002遠程無線高壓核相儀
用于高壓線路和完全密封的環網柜低壓感應點核相
參考標準：
●接收器采用4.6英寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統
●接收器同屏顯示實時相位、頻率，具有“X信號正常、Y 信號正常、同相、異相”等語音提示，清晰直觀
●具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等
說明書

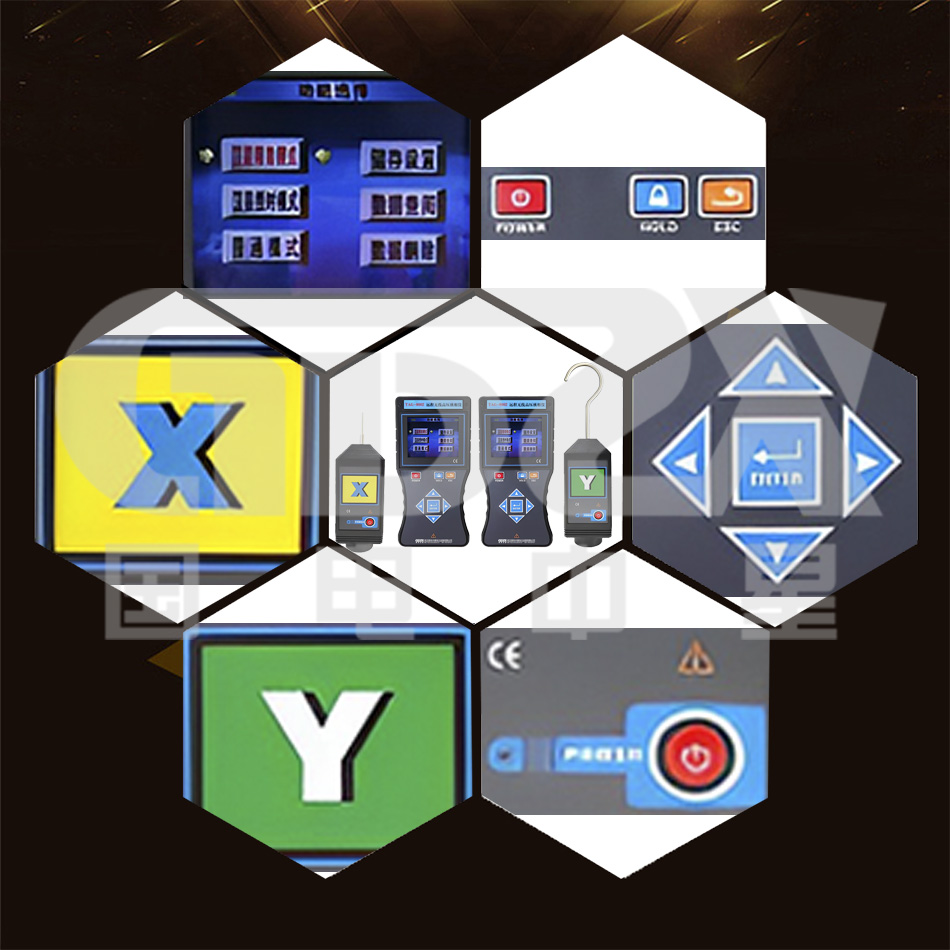

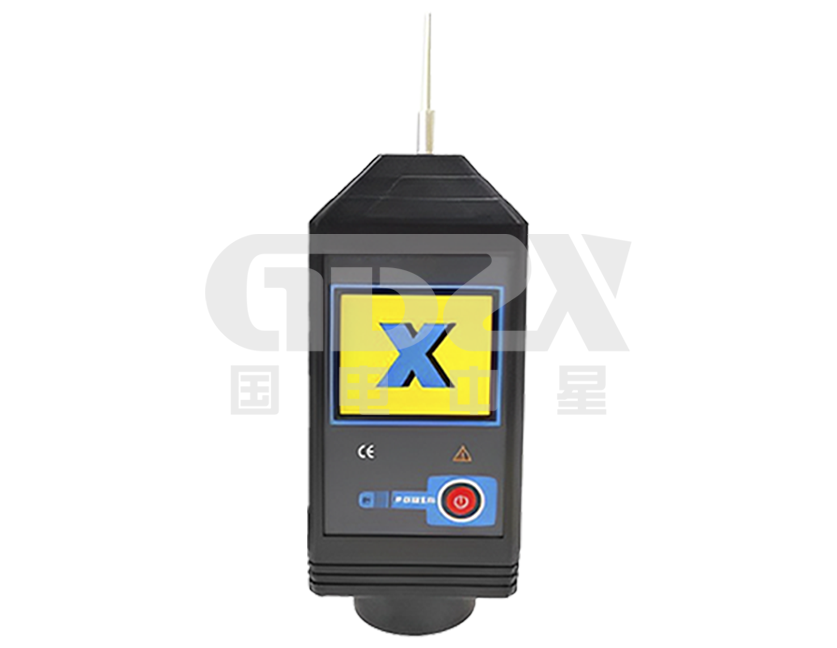

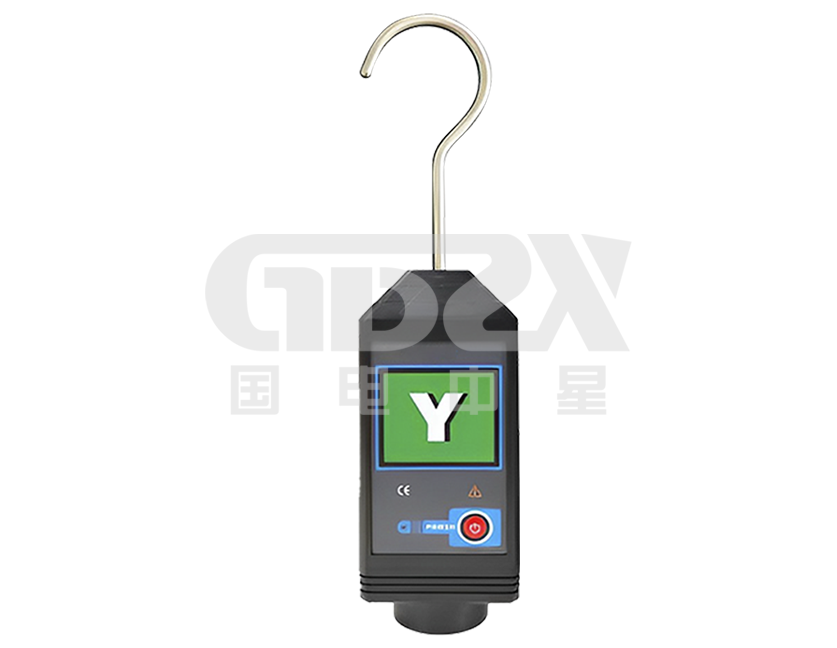

操作視頻TAG-9002遠程無線高壓核相儀由 X 接收器、Y 接收器、X 探測器、Y 探測器、伸縮絕緣桿等組成，可以遠程核相，具有1對本地核相等特點，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。
TAG-9002遠程無線高壓核相儀接收器采用4.6英寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的 GALILEO，日本的 QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y 信號正常、同相、異相”等語音提示，清晰直觀。空曠地面普通核相距離可達 160m，衛星授時核相距離大于 500km，能對1V～550kV的電壓線路全智能核相。
TAG-9002遠程無線高壓核相儀也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV 以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全。本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
1. 接收器采用4.6英寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的 GALILEO，日本的 QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。
2. 接收器同屏顯示實時相位、頻率，具有“X信號正常、Y 信號正常、同相、異相”等語音提示，清晰直觀。
3. 空曠地面普通核相距離可達160m，衛星授時核相距離大于 500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV 以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全。
4. 還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
功 能 | 無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試 |
電 源 | DC 3.7V 可充鋰電池，USB 充電接口，連續工作約10小時 |
核相模式 | 衛星秒脈沖精準模式、衛星授時模式、普通模式 |
傳輸方式 | 315MHz、433MHz 無線傳輸 |
核相距離 | 衛星授時模式距離不受限制，達500km 以上 |
普通核相模式距離 160m | |
顯示模式 | 4.6英寸真彩液晶屏顯示 |
量 程 | 核相電壓等級：AC 1V～550kV |
相位：0°～360° | |
頻率：45Hz～75Hz | |
分 辨 力 | 1°；0.1Hz |
精 度 (23℃±5℃， 80%RH 以下) | 衛星授時核相：≤±5° |
普通核相：≤±10° | |
頻率：≤±2Hz | |
相別定性 | XY 兩接收器顯示的實時相角差在0°～30°為同相；XY兩接收器實時相角差在 90°～120°或210°～270°為異相 |
語音功能 | 同相、異相、X 信號正常、Y 信號正常等語音功能 |
持續核相時間 | 在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相 30 分鐘以上，滿足地下室、礦井下核相 |
絕緣桿尺寸 | 拉伸后長約 5m；收縮后長約1m |
核相方式 | 接觸核相：35kV 及以下裸導線，或110kV 以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
非觸核相：35kV 以上裸導線，或110kV 以上線路采用非接觸核相。(帶絕緣桿操作) | |
驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
換 檔 | 自動換檔 |
采樣速率 | 2 次/秒 |
首次搜星時間 | 第一次開機搜星時間約 3 分鐘，開機后第二次搜星時間約30 秒，后續熱啟動約 1 秒，搜索衛星時主機正面水平朝天 |
授時精度 | 小于 30nS |
儀表尺寸 | 探測器：長寬厚 145mm×60mm×48mm |
接收器：長寬厚 250mm×100mm×40mm | |
背光控制 | 按“上下箭頭鍵”調整背光亮度 |
感應強度控制 | 根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
數據保持 | 測試模式下按“HOLD”鍵保持?jǐn)?shù)據，再按“HOLD”鍵取消保持 |
退出功能 | 按 “ESC” 鍵退出當前功能界面，返回上級目錄 |
數據查閱 | 按 “ENTER”進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
搜星指示 | 搜索衛星時動態顯示“----”符號 |
自動關機 | 接收器開機約 30 分鐘后，儀表自動關機 |
探測器開機約 15 分鐘后，儀表自動關機 | |
額定電流 | 探測器：35mA max；接收器：300mA max |
電池電壓 | 當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
儀表質量 | 探測器：205g(含電池) |
接收器：395g(含電池) | |
絕緣桿：1.45kg | |
總質量：12.6kg(含儀表箱) | |
工作溫濕度 | -10℃～40℃；80%Rh 以下 |
存放溫濕度 | -10℃～60℃；70%Rh 以下 |
干 擾 | 無特強電磁場；無 433MHz、315MHz 同頻干擾 |
絕緣強度 | 絕緣桿：AC 110kV/rms(5 節絕緣桿全部拉伸后，兩端之間) |
探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間) | |
接收器：2000V/rms(外殼前后兩端之前) | |
結 構 | 防滴漏Ⅱ型、IP63 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV 便攜式核相器通用技術條件 DL/T971-2005》要求 |
符合 IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
