串聯諧振電源在電力系統應用中的優點有哪些？

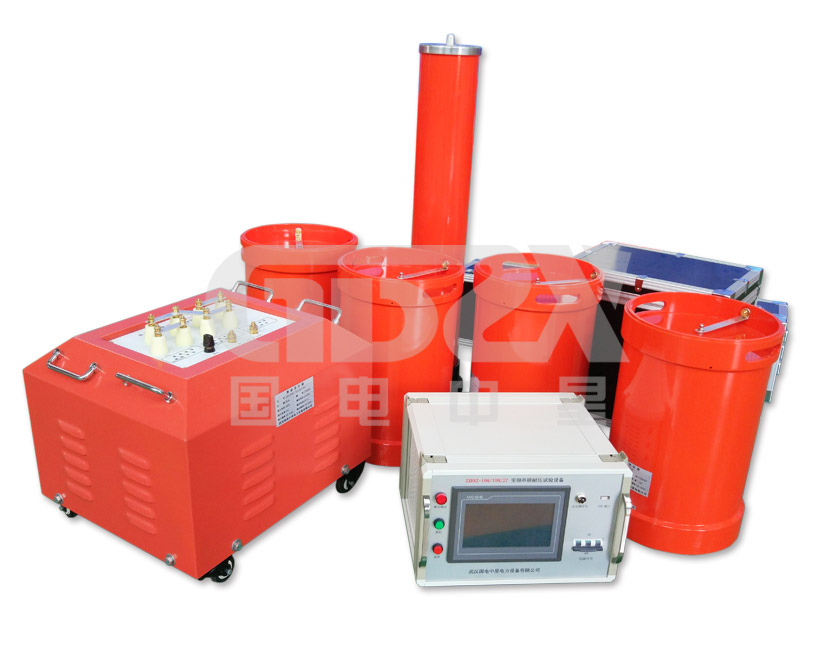

        在電阻、電感與電容所組成的串聯電路中，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫做串聯諧振。變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

        變頻諧振試驗裝置廣泛用于電力、冶金、化工、石油等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。在這一篇技術指導中，國電中星為您詳細介紹應用于電力系統中的串聯諧振電源有哪些優點。

        串聯諧振電源在電力系統應用中的優點有哪些？

1、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調三裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的 1/Q（其中Q為品質因素） ，使得系統重量和體積大大減少，一般為普通試驗裝置的 1 / 5~1/ 10 。

2、所需電源容量大大減小。串聯諧振電源是是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1 / Q。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧（即不滿足諧振條件），回路電流迅速下降為正常試驗電流的 1 / Q 。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存注大的短路電流燒傷故障點的優患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即俏失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易注再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

        關于串聯諧振的更多精彩內容盡在國電中星技術文章中，國電中星為您及時更新！
