高壓設備沖擊試驗技術解析:ZXCJV-400kV/20kJ發生器的設計與應用
沖擊電壓試驗是評估35kV及以下高壓設備絕緣性能的關鍵環節,其核心設備——沖擊電壓發生器的性能與可靠性直接關系到試驗的有效性與安全性。本文將以ZXCJV-400kV/20kJ沖擊電壓發生器為例,探討其技術特點與設計思路,為相關技術人員提供參考。
一、 核心性能與設計指標
該發生器標稱容量為20kJ,最高輸出400kV的標稱雷電波沖擊電壓,采用4級結構,每級配備1.0μF/100kV的干式全絕緣電容器。其輸出波形嚴格遵循標準要求,可產生1.2μs/50μs雷電沖擊全波與2-6μs截波,滿足各類高壓設備的絕緣沖擊試驗需求。
在關鍵性能上,設備具備大于20%的同步范圍與小于1%的同步誤動率,并通過可靠的觸發與調波設計,確保了試驗的重復性與波形質量。
二、 關鍵部件與技術特點
1.主電容與絕緣結構
○ 采用高密度固體干式電容器,每級直流工作電壓為±100kV。該電容器具備體積小、重量輕、電感低的特點,且為全絕緣封裝,有效避免了傳統油浸電容器的漏油與變形問題。
2.觸發與調波系統
○ 采用靠球觸發方式,實現了快速定位與無誤觸發,同步球隙觸發范圍大于20%,且無極性效應,提升了設備的可靠性。
○ 調波電阻采用康銅絲無感繞制與絕緣樹脂真空澆鑄,結合彈簧壓接機構,保證了接觸可靠性與波形光滑度。

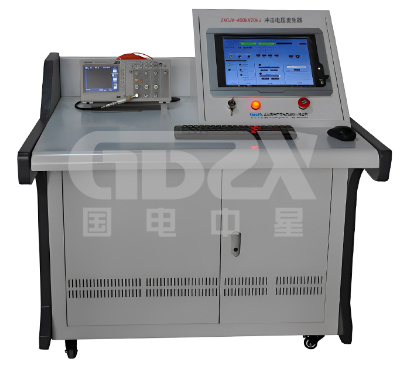

3.控制系統與智能化操作
○ 以可編程控制器(PLC)為核心,通過兩芯光纜傳輸指令,有效隔離電磁干擾。
○ 系統具備手動、自動與程序控制功能,支持恒流充電(電壓穩定度約0.5%),并可集成專用軟件,實現與峰值電壓表、示波器等設備的聯動,構建完整的計算機測控一體化試驗平臺。
3.安全與防護設計
○ 具備完善的連鎖保護機制,如電磁鐵自動接地機構、充電與接地連鎖、過流與過壓保護等,確保操作安全。
○ 采用隔離濾波屏蔽設計,增強系統在復雜電磁環境下的抗干擾能力。
三、 應用場景與現場適應性
該發生器主要面向35kV及以下高壓設備的沖擊全波試驗,適用于戶內移動式安裝。其結構緊湊、電容器與電阻等關鍵部件熱容量設計充裕,支持長時間連續運行,滿足現場高強度試驗需求。使用中需確保可靠接地(接地電阻≤0.5Ω),并注意工作環境溫濕度條件(-15~+50℃,相對濕度≤90%)。
四、 總結
ZXCJV-400kV/20kJ沖擊電壓發生器在整體結構、觸發同步、波形控制及系統安全等方面體現了系統的設計思路。其干式絕緣、光纜控制、智能集成等特點,為現場沖擊試驗提供了可靠、高效的解決方案,有助于技術人員提升試驗質量與效率。
