洞察毫厘之“放”：ZXWXZ系列無局放串聯諧振試驗裝置技術深析與應用對比

在電力設備，尤其是高壓、超高壓設備的絕緣性能評估中，局部放電（簡稱“局放”）量是一個至關重要的微觀指標。它如同設備的“心電圖”，能提前預警絕緣內部的潛在缺陷，是保障電網安全運行的第一道防線。ZXWXZ系列無局放串聯諧振試驗裝置，正是為此而生的高精度“診斷專家”。本文將深入剖析該裝置的技術內核，并對比其在高壓試驗領域的獨特價值。

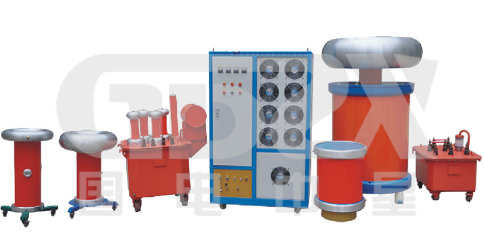

詳細情況請點擊上方圖片查看

一、 核心使命：為何“無局放”試驗不可或缺？

傳統的工頻耐壓試驗僅能判斷設備絕緣是否被“擊穿”這一宏觀結果，而無法洞察其內部是否因電場分布不均、存在雜質或氣泡而產生的微弱放電現象。這些局放現象會持續侵蝕絕緣材料，最終導致絕緣失效。

ZXWXZ裝置的核心使命在于：在為試品（如變壓器、GIS、電纜、互感器等）施加高標準工頻試驗電壓的同時，其自身產生的局部放電量極低（通?！?0pC）。這確保了在試驗過程中，測量到的局放信號完全來自于被試品本身，而非試驗電源，從而實現了對設備絕緣性能真實、準確、微觀的評估。

二、 技術參數對比：全電壓等級的精密度與可靠性

從技術指標表可以看出，該裝置為不同電壓等級的變壓器測試提供了精準的配套方案。

技術亮點聚焦：整套裝置在所有關鍵節點（勵磁、諧振、測量）均實現了≤10pC的局放控制，形成了一個完整的“無局放生態”，這是其區別于普通諧振裝置的根本所在。

三、 性能特點深度對比：智能化與安全性躍升

與常規試驗設備相比，ZXWXZ系列在人性化操作和系統保護上實現了質的飛躍。

1.抗干擾與安全隔離革命：光纖傳輸

○   傳統方案：控制箱與高壓本體多采用電纜連接，易引入干擾且在高壓擊穿時可能危及控制側設備與人員。

○   ZXWXZ方案：采用光纖連接，實現了高壓側與低壓控制側的徹底電氣隔離。這不僅極大地增強了抗電場干擾能力，更從根本上保障了操作人員與精密控制設備的安全。

2.智能化與精準控制：變頻與保護體系

○   自動調諧：通過變頻電源自動尋找諧振點，解決了傳統方法中手動調節費時費力且不易找準的難題。

○   完備的保護體系：裝置集成了過壓、過流、閃絡、失諧、功率曲線保護等數十種保護功能，形成了多維度、全鏈條的防護網，允許設備在滿負荷條件下長時間穩定運行，并能瞬間響應任何異常，終止試驗。

○   多語言與實時顯示：實時顯示各橋臂電壓、輸出波形相位、溫度等關鍵參數，支持中英文界面，便于技術人員的狀態監控與數據分析。

四、 總結與對比結論

對于從事高壓試驗的技術人員而言，選擇ZXWXZ系列無局放串聯諧振試驗裝置，意味著選擇了一種更高標準的質量管控手段。

●   與傳統工頻試驗變壓器對比：它解決了容量大、體積重的問題，并實現了從“宏觀耐壓”到“微觀局放檢測”的功能跨越。

●   與普通串聯諧振裝置對比：它在具備諧振試驗所有優點（小容量、大輸出）的基礎上，通過全鏈路≤10pC局放控制和光纖隔離技術，實現了試驗背景的極致純凈與操作安全的終極保障。

結論：ZXWXZ系列裝置不僅是執行規程的試驗工具，更是深入探索設備絕緣狀態、進行前瞻性故障診斷和壽命評估的精密科學儀器。在構建高可靠性新型電力系統的今天，其對提升主網設備狀態檢修水平、從源頭杜絕絕緣安全隱患具有不可替代的價值。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
