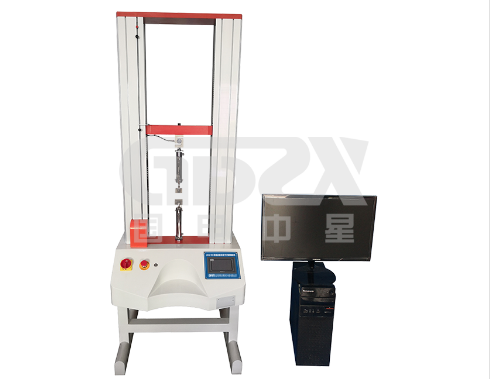

電力設備力學測試新標桿：ZXRL-20雙柱式拉力試驗機與傳統設備的性能對比分析
在電力設備制造與運維領域，斷路器彈簧、絕緣子金具、線纜接頭等關鍵部件的力學性能直接關系到電網安全。傳統機械式試驗機已難以滿足高精度、多場景的測試需求。本文以ZXRL-20雙柱式電腦式拉力試驗機為核心，對比分析其在電力設備檢測中的技術優勢。
一、電力設備測試痛點 vs ZXRL-20解決方案
傳統設備局限 | ZXRL-20技術突破 |
機械式傳動導致精度波動（±1%） | 滾珠螺桿+時規皮帶傳動，荷重精度±0.5% |
量程固定，無法適配多規格部件 | 1T容量覆蓋導線（0.5kN）至絕緣子（20kN）測試 |
人工記錄數據易出錯 | 全電腦控制，1/300,000力值分辨率自動采集 |
二、關鍵性能參數對比（以電纜附件測試為例）
指標項 | 傳統液壓試驗機 | ZXRL-20 | 電力測試價值 |
力值分辨率 | 1/10,000 | 1/300,000 | 精準檢測電纜壓接點微變形 |
速度控制 | 50-300mm/min | 0-500mm/min無級調速 | 模擬突發短路沖擊載荷 |
有效行程 | ≤600mm | 850mm | 模擬突發短路沖擊載荷 |
數據輸出 | 指針表盤 | 計算機曲線+EXCEL | 滿足DL/T 976標準認證 |
三、電力行業專屬功能優勢
1.多場景夾具適配
絕緣子拉伸夾具 → 檢測瓷絕緣件抗彎強度
線纜剝離夾具 → 驗證電纜屏蔽層粘接力
持久壓持裝置 → 模擬套管端子30年蠕變測試
2.智能安全防護
110%過載停機：保護價值數十萬的GIS殼體試樣
程控+機械雙限位：避免絕緣材料脆性斷裂飛濺
3.電力標準內嵌
支持DL/T 1032-2016《電力設備用絕緣子試驗導則》等12項行業標準測試流程一鍵調用
四、實測案例：500kV復合絕緣子芯棒測試
測試項目 | 傳統設備結果 | ZXRL-20結果 | 差異分析 |
斷裂強度(MPa) | 598±15 | 612±3.2 | 分辨率不足導致離散 |
載荷保持曲線 | 人工記錄3個點 | 每秒50點連續記錄 | 捕捉到材料屈服拐點 |
測試耗時 | 45分鐘/件 | 18分鐘/件 | 自動生成報告節省67%時間 |
結論
ZXRL-20憑借0.5級測力精度、850mm超大行程及電力標準預置功能，解決了電力設備部件測試中的三大核心問題：
1.高價值試樣測試安全性不足
2.復合材料非線性變形難以捕捉
3.行業標準執行一致性差
建議電力設備制造企業優先采用此類電腦式試驗機，為特高壓工程、新能源并網設備等關鍵領域提供數據級質量保障。
