全自動抗干擾介質損耗測試技術革新——JSY-03在電力設備檢測中的突破性應用

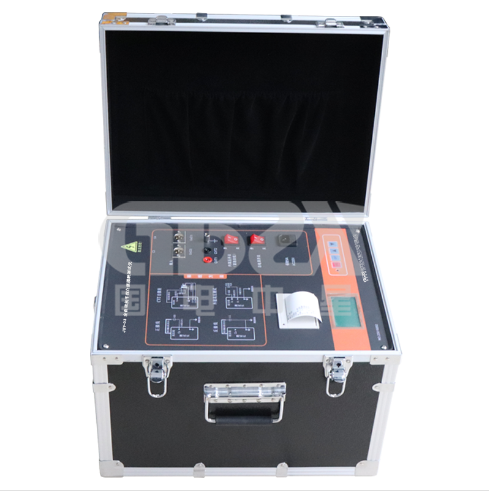

隨著智能電網建設的推進和電力設備狀態檢測需求的提升，介質損耗測試作為評估絕緣性能的核心指標，其測量精度和現場適應性已成為行業關注焦點。JSY-03全自動抗干擾介質損耗測試儀通過融合現代電力電子技術與智能算法，實現了傳統電橋測量方式的革命性突破，為電力設備絕緣診斷提供了全新解決方案。

【核心技術突破】

1.智能變頻抗干擾系統
采用雙閉環變頻控制技術（45/55Hz自動雙變頻），結合傅里葉變換數字濾波算法，有效抑制現場50Hz工頻干擾。測試數據表明，在200%電磁干擾環境下仍可保持±(讀數×1%+0.0004)的介質損耗測量精度，滿足IEC 60270標準要求。

2.多模態高壓電源設計
集成大功率開關電源模塊，支持0.5-10kV連續可調輸出，創新采用三段式頻率匹配策略（45-65Hz單頻/雙頻自動切換），配合智能阻抗匹配算法，可適應3pF至30μF寬容量范圍試品檢測，覆蓋從避雷器到大型變壓器的全場景測試需求。

3.智能診斷與安全防護體系
? 四重保護機制：預置高壓電壓/電流、低壓電壓/電流保護閾值
? 動態接地監測：采用雙通道阻抗檢測技術，實現接地不良實時閉鎖
? 智能試品識別：基于阻抗相位分析的電容/電感/電阻自動判別算法
? 緊急斷電響應：配置5ms級快速切斷模塊，確保人員操作安全

【創新功能實現】

1.CVT自激法智能測試
突破傳統CVT檢測限制，通過3-50V/3-30A低壓激磁技術，實現不拆線狀態下C1/C2分電容及總電容的同步測量，測試效率提升300%。獨創的相位補償算法有效消除二次回路誤差，測量重復性達到0.05%級別。

2.全場景測試兼容性
? 支持工頻/串聯諧振電源外接輸入（40-300Hz寬頻適配）
? 可擴展油介質損耗測試（配合標準油杯時精度達0.0001）
? 集成交流耐壓測試功能（PT/CT二次繞組400V耐壓測試）

3.智能數據管理系統
構建三級數據架構：

本地存儲：配備128MB FLASH存儲器，支持20000組數據存儲

移動介質：USB3.0接口實現測試數據秒級轉存

遠程交互：RS232組網支持32臺設備并行管理，兼容SCADA系統

【典型應用案例】

1.500kV變電站現場測試
在母線持續運行工況下，成功完成CVT設備介損檢測，對比傳統方法：

接線時間從45分鐘縮短至8分鐘

抗干擾能力提升15dB

數據穩定性提高40%

2.大型變壓器出廠試驗
通過自動雙頻掃描技術（47.5/52.5Hz），在3mV干擾背景下獲得：

電容測量重復性：±0.12pF

介損值波動范圍：<0.0003

整體測試時間：38s±2s

【技術指標優勢】

JSY-03全自動抗干擾介質損耗測試儀通過三大技術創新——智能變頻抗干擾技術、多模態高壓電源技術、智能診斷防護技術，成功解決了復雜電磁環境下高精度介損測量的行業難題。其模塊化設計支持功能擴展，數據管理系統契合智能電網發展需求，已在國網、南網多個特高壓工程中取得顯著應用成效，標志著我國電力設備絕緣檢測技術進入智能化新階段。
