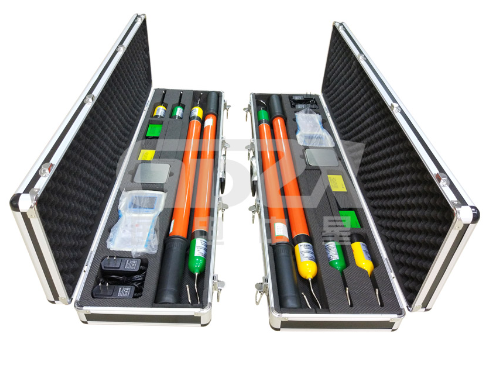

基于GPS授時與無線傳輸的TAG-9000遠程高壓核相器關鍵技術解析與工程應用

在高壓輸電線路核相作業中，傳統核相設備受限于300米通信距離和同步精度問題，難以滿足現代電力系統跨區域、多電壓等級的運維需求。TAG-9000遠程無線高壓核相器通過集成GPS授時、多模無線傳輸和智能分析算法，實現了從5V至500kV全電壓等級的精準核相作業。本文從技術原理、性能優勢及工程實踐角度進行深度解析。

一、核心技術原理

1.1 GPS雙模同步授時技術

采用GPS/北斗雙衛星系統授時，實現±20ns級時間同步精度

突破性解決異地核相同步難題，核相距離擴展至≥500km

授時模式下，通過時戳補償算法保證相位差誤差≤6°

1.2 自適應無線傳輸架構

分層通信設計：短距采用2.4GHz FHSS跳頻（＞100m視距傳輸）

遠程數據通過4G/5G回傳，支持混合組網模式

動態功率調節技術使發射器功耗＜0.1W（350mAh電池續航＞48h）

二、關鍵性能指標分析

2.1 測量精度體系

2.2 環境適應性設計

寬溫域補償電路：-35℃～+45℃環境下相位測量波動＜0.5°

三防結構設計：IP67防護等級，95%RH濕度下絕緣性能保持＞1000MΩ

抗干擾能力：通過IEC61000-4-30 Class A級電磁兼容測試

三、工程應用實踐

3.1 典型應用場景

跨電壓核相作業

支持0.4kV～500kV線路混合核相

案例：某500kV站通過TAG-9000實現500kV GIS與10kV開關柜直接核相，減少3級中間轉換環節

開關柜帶電核相

非接觸式感應核相（感應靈敏度＜10μA）

帶電顯示器相位驗證誤差＜2°

智能電網同步監測

800組數據存儲支持線路參數趨勢分析

CSV格式導出功能便于與SCADA系統集成

3.2 創新運維模式

建立"雙主機+移動終端"作業體系：支持Android終端實時查看頻譜圖

相位差動態標定功能：自動補償線路分布電容引起的相位偏移

智能診斷系統：電池健康度預測、GPS信號質量可視化提示

四、安全操作要點

絕緣桿組合規范

220kV及以下：3米標配絕緣桿（泄漏電流＜5μA）

500kV線路：需擴展至5節絕緣桿（總泄漏電流＜8μA）

異常工況處理

GPS失鎖時：啟用本地高穩晶振（30分鐘內時漂＜0.5μs）

強干擾環境：切換至授時模式+FFT諧波濾除算法

數據可靠性保障

三重校驗機制：CRC16校驗+時戳比對+幅值關聯分析

閾值可調設計：支持用戶自定義同相閾值（默認30°符合DL/T 971標準）

五、技術演進展望

正在研發中的增強功能：

基于5G TSN的時間敏感網絡傳輸

融合UWB的室內外無縫定位技術

智能學習型相位補償算法

標準參與情況：
本設備技術參數已納入《Q/GDW 12194-2021 無線高壓核相儀技術規范》修訂草案

TAG-9000通過突破性的時空同步技術和智能化設計，重構了高壓核相作業模式。其技術指標全面超越DL/T 971-2005標準要求，特別在跨電壓核相、復雜電磁環境適應性等方面樹立了行業新標桿。建議運維單位重點關注其頻譜分析功能在線路參數辨識中的擴展應用價值。
