帶間隙氧化鋅避雷器工頻放電試驗方法

在氧化鋅閥片上加上串聯間隙，這樣只要系統運行電壓不超過避雷器的工頻放電電壓，避雷器的間隙就不會放電，氧化鋅閥片就沒有電流流過，串聯間隙氧化鋅避雷器使用了間隙和氧化鋅閥片，兩者互為保護。

間隙使電荷率為零，解決了氧化鋅閥片老化問題:間隙在續流時易損壞，氧化鋅閥片優越的性能使其無續流。

工頻放電電壓測試方法和技術要求：

試驗項目

絕緣電電阻：

周期：1)交接時；2)3~5年；3)必要時。

要求：絕緣電阻自行規定，但與歷次及同類型的測量數據進行比較不應有顯著變化。

說明：用2500V及以上兆歐表。

工頻放電試驗：

周期：1)交接時；2)必要時。

要求：工頻放電電壓應符合制造廠的規定。

底座絕緣電阻：

周期：1)交接時；2)3~5年；3)必要時。

要求：不小于10MΩ。

說明：用2500V及以上兆歐表。

放電計數器動作撿查：

周期：1)交接時；2)必要時。

要求：訓試3~5 次，均應正常動作，測試后計數器指示應調到“0”，不便復零時要記錄最后指示位置。

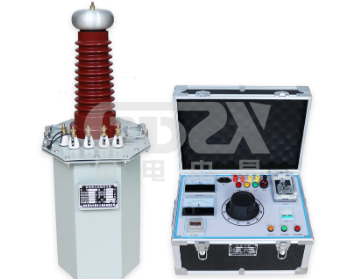

工頻放電試驗傳統方法：采用交流試驗變壓器進行測試。

測試步驟及注意事項：

采用專用的“帶間隙的氧化鋅避雷器工頻放電測試儀”進行測試。專用氧化鋅避雷器測試儀器測試的結果要比常規的試驗變壓器法測得的避雷器工頻放電電壓值要準確。

測試結果分析：

工頻放電電壓試驗前后均應測量被試避雷器的絕緣電阻，兩者不應有明顯差異，如果試驗后的絕緣電阻比試驗前有明顯下降，一般應判斷為避雷器不合格。

在試驗過程中，若由于外部環境影響，使測得的工頻放電電壓偏低，不應認為避雷器不合格需經清潔、干燥處理之后，再進行試驗。

總之試驗過程中出現了異常，要結合上述各種因素進行全面的分析判斷，找出異常的真正原因。
      國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
