油浸式電流互感器交接試驗項目及方法

作業方法

試驗前將每個電流互感器表面(及末屏)擦拭干凈。

測量電流互感器的絕緣電阻。用 2500V絕緣電阻表測量一次繞組對二次及地的絕緣電阻；用2500V絕緣電阻表分別測量二次繞組間及地的絕緣電阻:絕緣電阻值不宜低于1000MΩ。

測量電容式電流互感器的末屏的絕緣電阻，絕緣電阻值不宜小于1000MΩ；若末屏對地絕緣電阻小于1000MΩ時，應測量其tanδ。

電流互感器的極性檢查。用試驗線將蓄電池和電流互感器的一次繞組連接，用指針萬用表(擋位放在最小電流擋上)的表筆分別接在被測的二次繞組端子上。將蓄電池的“十”極線碰接到一次繞組的“L1”同時觀察指針萬用表的指針是否先向正方向后回復到“0”擺動。然后拉開蓄電池的“十”試驗線，同時觀察指針萬用表的指針是否先向負方向后回復到“0”擺動。電流互感器一、二次繞組直流電阻測量。

測量保護組 TA的勵磁特性曲線。試驗時電壓從零遞升上去，以電流為基準，讀取電壓值，直至額定電流，保護組應進行此項試驗。

變比檢查。在一次繞組通入電流，二次繞組接電流表，讀取一、二次繞組電流值。

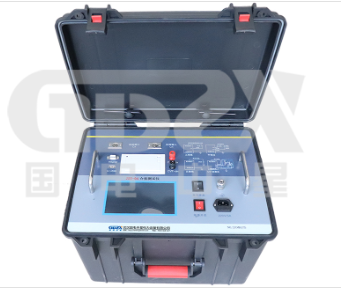

介損損耗因數及電容量測量：一次繞組對末屏的介損值應不大于出廠值的130%(≤0.5%)，電容量與出廠值的差別不超出士5%;末屏對二次繞組及地的介損值不大于2%。

質量控制措施及檢驗標準

質量控制措施

測量絕緣電阻值，應符合規程和廠家技術要求。

同型號、同規格、同批次電流互感器一、二次繞組的直流電阻和平均值的差異不宜大于10%;當有懷疑時，應提高施加的測量電流，測量電流(直流值)一般不宜超過額定電流(方均根值)的50%。

測量保護組 TA的勵磁特性曲線，同類型電流互感器的特性相互比較，應無顯著差別。

變比檢查應與制造廠銘牌相符。

電流互感器耐壓試驗，在規定試驗電壓下1min，不擊穿，無異?，F(xiàn)象。
