sf6斷路器常規試驗項目絕緣部件絕緣測量

SF6高壓斷路器常規試驗

1.絕緣部件、輔助和控制回路絕緣電阻及交流耐壓；

2.導電回路電阻3.合、分閘時間及同期性以及合閘電阻預投入時間；

4.斷路器的速度特性試驗；

5.合、分閘電磁鐵的最低動作電壓；

6.斷口并聯電容器的電容量和tg6；

7.分、合閘線圈的直流電阻及絕緣電阻；

8.斷路器主回路對地、斷口間及相間交流耐壓。

絕緣部件絕緣測量

斷路器的絕緣部件包括瓷套、絕緣拉桿、滅弧室、絕緣介質。

在斷路器合閘狀態下測量絕緣電阻，主要檢查絕緣拉桿、套管及絕緣介質的絕緣狀況。

在斷路器分閘狀態下測量絕緣電阻，主要檢查各端口之間的絕緣以及內部滅弧室是否受潮或燒傷。

輔助和控制回路絕緣電阻及交流耐壓

使用儀器：

測量SF6斷路器輔助和控制回路絕緣電阻使用1000V兆歐表，輔助和控制回路交流耐壓值為1000V，可采用普通試驗變壓器或2500V兆歐表代替。

試驗結果判斷依據：

輔助和控制回路絕緣電阻不低于1MΩ。在進行交流耐壓試驗前后絕緣電阻值不應降低。

注意事項

試驗時應記錄環境溫度

導電回路電阻測量

導電回路電阻主要取決于斷路器動靜觸頭的接觸電阻，其大小直接影響通過正常工作電流時是否產生不允許的發熱，及通過短路電流時的切斷性能；它是反應安裝檢修質量的重要數據。

使用儀器：

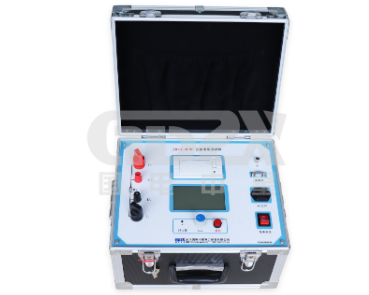

回路電陽測試儀(要求不小于100A)或雙臂直流電橋。

測量要求：

將SF6斷路器合閘，將導電回路測試儀試驗線接至斷路器一次接線端上，注意電壓線接在內側，電流線接在外側。

試驗結果判斷依據：

交接時和大修后導電回路電阻數值應不大于出廠值的105%，運行中回路電阻值應符合制造廠的規定且不大于交接值的120%。

注意事項：

如采用直流壓降法測量，則電流應不小于100A。

測量時合上斷路器，將回路電阻測試儀與斷路器一次接線端用試驗導線連接，電流線接在外側、電壓線接在內側。施加不小于100A的直流電流，測量出每相導電回路的直流電阻值，其值應符合廠家技術規范要求。
