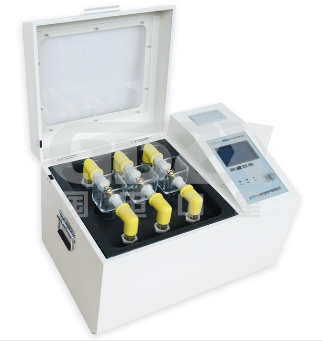

絕緣油介電強度測試儀擊穿和耐壓試驗方法

絕緣油介電強度測試儀擊穿試驗

進入擊穿試驗后，儀器顯示擊穿試驗操作界面，擊穿試驗的操作方法為：

（1）進行試驗參數設置，設置的項目包括，油標號，初始靜置時間，試驗次數，靜置時間和攪拌時間，初始靜置時間的范圍是0秒～9分59秒，靜置時間的設置范圍是0秒～9分59秒，攪拌時間的設置范圍是0秒～59秒。

（2）選擇開始試驗，進入試驗畫面，點擊運行后絕緣油介電強度測試儀按照先升壓至擊穿，攪拌，靜置，再升壓至擊穿的順序循環進行，直至達到設定的試驗次數為止，蜂鳴器鳴叫，試驗停止。

（3）擊穿試驗完成后，儀器的顯示畫面如圖5所示，顯示的試驗結果包括的擊穿電壓，擊穿電壓平均值和試驗參數設置。

（4）操作人員還可以根據需要將試驗結果保存和打印。

注意：

（1）試驗過程中，如果高壓倉被打開，絕緣油介電強度測試儀會自動報警，提示用戶高壓倉已被打開。

（2）試驗過程中如果意外關機，再開機時儀器會接著上次沒有完成的試驗繼續進行。

（3）儀器通電后有高壓輸出，嚴禁打開高壓倉。

絕緣油介電強度測試儀耐壓試驗

進入耐壓試驗后，儀器顯示耐壓試驗界面，耐壓試驗的操作方法為：

（1）進行試驗參數設置，設置的項目包括，設置電壓和耐壓時間。

（2）選擇開始試驗，進入耐壓試驗畫面，點擊運行后絕緣油介電強度測試儀按照先升壓至耐壓值，如果升壓過程中，發生擊穿現象則試驗直接結束，如果升壓至耐壓值過程中沒有發生擊穿，則在耐壓值電壓停留“耐壓時間”所設定的時間長度。

（3）耐壓試驗完成后，儀器的顯示畫面如圖7所示，顯示的試驗結果包括耐壓值，耐壓時間和試驗結果（合格/不合格）。

（4）操作人員還可以根據需要將試驗結果保存和打印。

注意：

（1）試驗過程中，如果高壓倉被打開，儀器會自動報警，提示用戶高壓倉已被打開.

（2）試驗過程中如果意外關機，再開機時絕緣油介電強度測試儀會接著上次沒有完成的試驗繼續進行。

（3）儀器通電后有高壓輸出，嚴禁打開高壓倉。
