電力變壓器常規型式試驗項目及要求

電力變壓器型式試驗項目及要求

型式試驗是在有代表性的變壓器產品上進行的試驗，用以驗證變壓器是否滿足標準所規定的要求，從而證明同類產品或同系列產品是否達到了標準的要求，這些要求是例行試驗所有包括的。型式試驗項目包括：

a、溫升試驗

溫升試驗是驗證試品在額定工作狀態下，主體所產生的總損耗(空載損耗與負載損耗)與散熱裝置熱平衡的溫度是否符合有關標準的規定，并驗證產品結構的合理性，發現油箱(或外殼)和結構件上的局部過熱的程度。

b、絕緣型式試驗

特殊試驗

特殊試驗不同于例行試驗和型式試驗，是制造廠和用戶通過協商而決定做的試驗，有的只要求提供一個測量數據，而不規定判斷標準，有的因特別困難，需花費巨大人力財力，只好作為特殊試驗項目。

特殊試驗項目包括：

a、絕緣特殊試驗

b、繞組對地和繞組間的電容測定

c、暫態電壓傳輸特性測量

d、三相變壓器零序阻抗測量

零序阻抗是三相電流當相序?yàn)榱銜r繞組中的阻抗。向用戶提供該數據是為了準確地計算事故狀態下短路電流的零序分量，以便調整繼電保護。

e、短路承受能力試驗

短路承受能力試驗是模擬運行中最嚴酷的短路故障，即網絡容量足夠大、而且在電壓過零時獲得最大的非對稱電流。變壓器繞組、分接開關、套管、引線及各機械緊固部件將承受來自電流所產生的巨大的動穩定效應與熱穩定效應的考核。從而驗證結構的合理性與運行的可靠性。

f、聲級測定

測量變壓器發出的噪聲能否滿足用戶要求。

g、空載電流諧波測量

通過測量空載電流的諧波構成及數值以檢查鐵心的飽和程度，驗證設計的合理性。

h、風扇和油泵電機所吸取功率測量

測量被試品冷卻(散熱)裝置風扇和油泵電機在工作狀態下所吸取的功率，向用戶提供實測數據。

其他試驗

標準中沒有規定，是需方出于某一技術上的需要而提出的試驗項目，可能有控制數據要求，也可能沒有控制數據要求，只要求提供參數。比較常見的有：

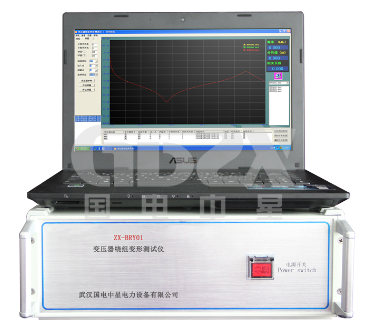

a、繞組變形試驗

b、長時間空載試驗

c、過電流試驗

d、無線電干擾試驗

e、空載勵磁曲線測量

f、低電壓空載試驗

g、低電壓負載試驗

h、開關過渡波形試驗
